Service Oersjoch

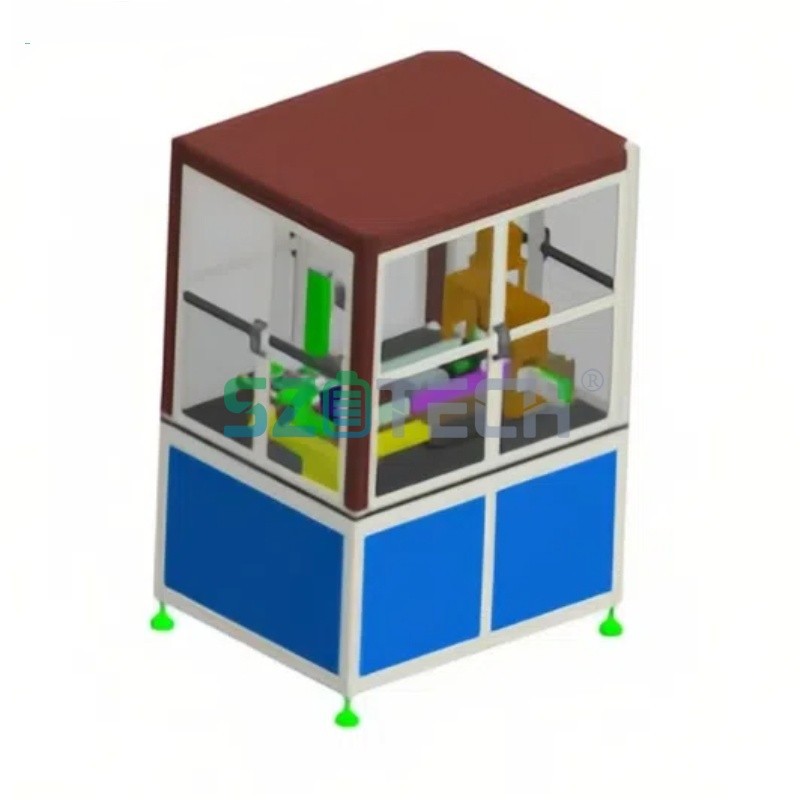

Moderne automatyske silindryske sel grooving masine binne yntegraal foar kwaliteitssoarch. Se oerstekke gewoane meganyske foarmjouwing troch wiidweidige yn-prosesynspeksjesystemen yn te ynbêden. Lasersensors of fyzjekamera's mei hege-resolúsje mjitte de krityske ôfmjittings-diepte, breedte en bûtendiameter- fan 'e groef fuortendaliks nei de foarmingssyklus. Dizze gegevens wurde yn echte-tiid fergelike mei it ynstelde tolerânsjefinster. Elke blikje mei in net-konforme groef wurdt automatysk ôfwiisd fan 'e line. Fierder logt it systeem kontinu alle dimensionale gegevens, en meitsje in folsleine traceability-record foar elke sel. Dizze sletten-luskontrôle foarkomt dat defekte blikjes trochgeane nei djoere fill- en sealstadia, beskermet de opbringst en garandearret definitive selfeiligens en konsistinsje.

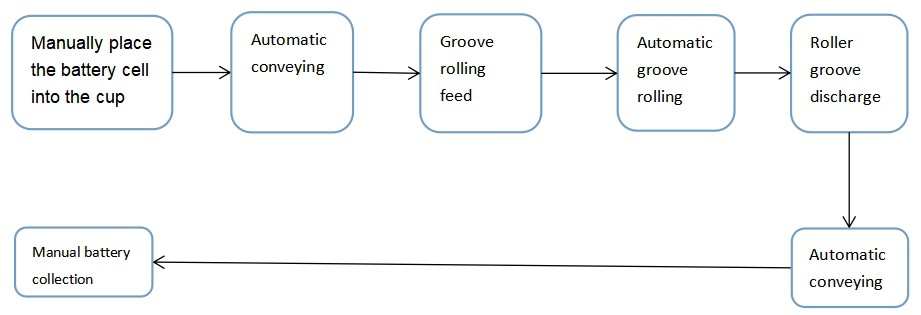

Technology en proses
Basis parameters
1. Rated voltage: 220V 50Hz
2. Rated macht: 1,5 kw
3. Wurkluchtdruk: 6kgf / cm2
4. Spesifikaasjes: 18650 / 21700/26700/32 700
5. Algemiene ôfmjittings (lingte × breedte × hichte): 1150 × 710 × 1 600 mm (ûnder foarbehâld fan werklike ôfmjittings)
6. De stabiliteit fan it opstarten fan 'e apparatuer is grutter as 98%.
7. Wurk effisjinsje: 20 pcs / min
8. Equipment kleur: (kin oanpast wurde neffens klant easken)
Technyske parameters
|
Ûnderdiel |
Parameter berik (mm) |
Precision Tolerânsje |
Ferskining |
|
Grooving skouder hichte H3 |
±0.1 |
Tab hat gjin skea of rimpels; stielen shell hat gjin skuorren of brekt |
|
|
Groove binnendiameter D2 |
±0.08 |
||
|
Roll groove boaiem hichte H2 |
±0.1 |
||
|
Totale hichte H1 |
± 0.15 |
||
|
Slot bûtendiameter D1 |
±0.08 |
||
|
Alle boppesteande proses ôfmjittings kinne wurde oanpast binnen in berik fan Grutter as of gelyk oan 2mm |
|||
Performance skaaimerken
1. Dizze masine brûkt in touch skerm operaasje ynterface, dat is maklik te betsjinjen.
2. De hob wurdt oandreaun troch in motor ynstee fan in tradisjonele silinder (net beheind troch lucht druk).
4. De masine hat in fertikale struktuer, dy't handich is foar produktútfier en kolleksje, hat goede konsistinsje, en is geskikt foar batchproduksje
5. De groove djipte en breedte wurde oanpast troch mikrometer, mei hege presyzje en maklike oanpassing
6. De totale hichte fan 'e batterij en de boppeste hichte kin oanpast wurde mei in mikrometer
7. (Kookplaat, kop, sturt) trije-puntsposysje is akkuraat en tige oanpasber
8. De boppekop nimt in fyn-tuning-ûntwerp oan om hichteoanpassing te fasilitearjen
Elektryske en standert dielen merken
1. Control PLC: Mitsubishi Xinjie
2. Faasje regulearjende motor: Zhongda
3. silinder: AirTac
4. Solenoid klep: AirTac
5. Sensor: AirTac
6. Touch skerm: Kunlun Tongtai
7. Lineêre gids rail: Taiwan Hiwin
List fan wearing dielen en reserve dielen
|
S/N |
Ûnderdiel |
Materiaal |
Kwantiteit |
|
1 |
Grooved shaft holle |
DC53 |
1 |
|
2 |
Roll groove boaiem die |
Cemented Carbide |
1 |
|
3 |
Hob |
DC53 |
1 |
