Service Oersjoch
Dizze ljepper ultrasone metalen welder is spesjalisearre yn it meitsjen fan robúste metallurgyske obligaasjes tusken metalen ljeppers (nikkel, aluminium) en de elektrodes fan 'e silindryske sel. It berikt dit troch sekuere kontrôle fan enerzjyferliening (fia ferset of laser), garandearjen fan minimale waarmte-oandwaande sône en útsûnderlike mienskiplike yntegriteit. It proses garandearret lege elektryske kontaktresistinsje, hege treksterkte en betroubere prestaasjes ûnder trilling, wat essensjeel is foar applikaasjes foar machtbatterijen. Automatisearre ôfhanneling soarget foar konsekwinte kwaliteit yn hege-folume produksje.
Related Equipment
Equipment Parameters
Equipment grutte:
Generatorgrutte (Lengte × Breedte × Hichte):480 mm x 365 mm x 202 mm
Prow Grutte (Lengte × Breedte × Hichte (fan boppe)::420 mm x 180 mm x 290 mm
Gewicht: 62 KG
Alle metryske ynstruminten fan 'e apparatuer nimme metryske ienheden oan.
Equipment Power Requirements
Spanning: 220VA ± 10%, Loftboarne: 0.4~0.6MPa; Feuchte: ＜48%, temperatuer: Minder as of gelyk oan 45 graden
Yntegraasje fan apparatuer:
De apparatuer bestiet út:
ultrasone generator, enerzjy converter, hoarnen, pneumatyske komponinten en meganyske frame, ensfh
Folsleine-brêge heech-krêftkring;
De hoarnen makke fan nije alloy;
De jildende easken foar de hiele masine
Alle dielen en komponinten binne makke fan metalen materialen.
De modulestruktuer soarget foar maklik ferfier.
De wurkjende oandriuwkrêft is pneumatyske oandriuwing.
De wurkjende macht boarne is ien faze macht.
Kosten-om-te brûken
De hoarnen binne fluch-slijtagedielen, in 3-moanne garânsje wurdt jûn foar de boppeste hoarn.
De foet switch hat in libben fan 1,5 miljoen syklusen.
It elektryske estafette hat in gebrûkslibben fan 1,5 miljoen syklusen.
Feiligens foarsoarchsmaatregels
Allinich de apparatuer dy't foldogge oan de fabrykskritearia sille wurde levere.
Foarsoarchsmaatregels foar gebrûk:
1) Sadree't it welding-effekt inkonsistint toant, stopje asjebleaft it operearjen fan 'e masine, of oars moat de brûker it ferlies of skea sels oannimme;
2) De hoarnen binne fluch-slijtdielen, kontrolearje asjebleaft de slijtage fan 'e munten op har regelmjittich en ferfange dejingen dy't op 'e tiid swier droegen binne.
Technyske easken

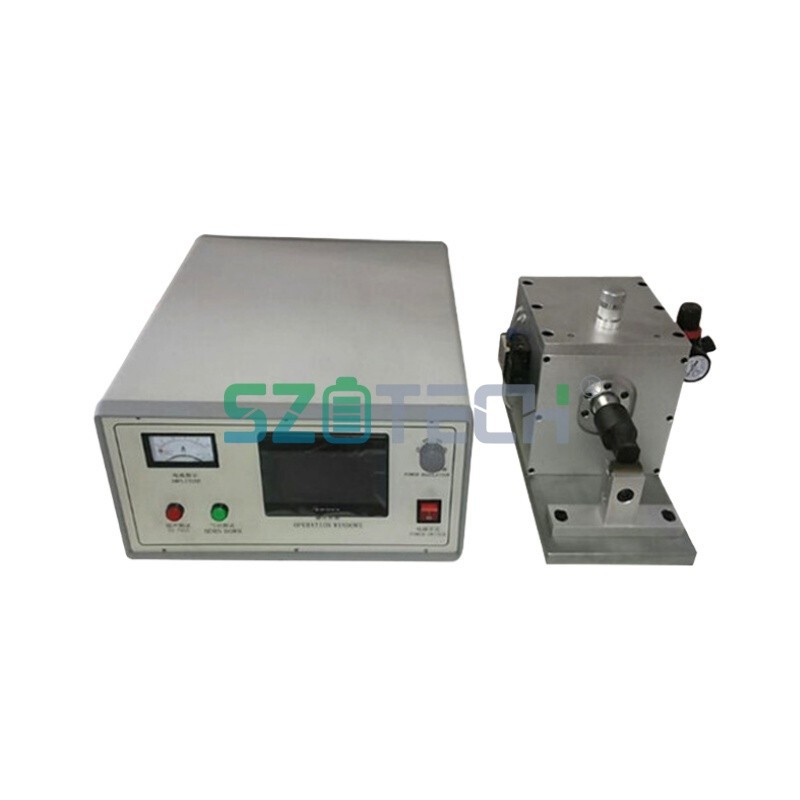

De maksimale útfierkrêft fan NP1000 welder is 1000VA, de ultrasone frekwinsje is 20 KHZ ± 10%; de folgjende foto's fan Ⅱ, Ⅲ en Ⅳ binne respektivelik it uterlik fan 'e folsleine masine, de boppehoarn en de ûnderste hoarn of aambyld:

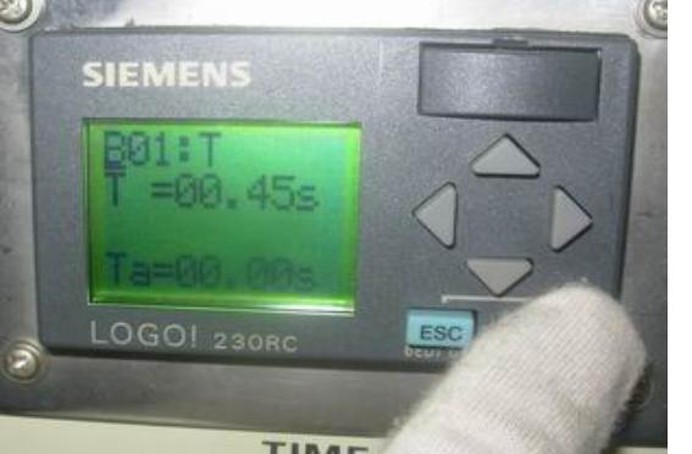

(Ofbylding Ⅰ) De tiid, enerzjy, macht en djipte modus werjûn op de
touchscreen fan 'e yntelliginte man-masinekommunikaasjekontrôlesysteem

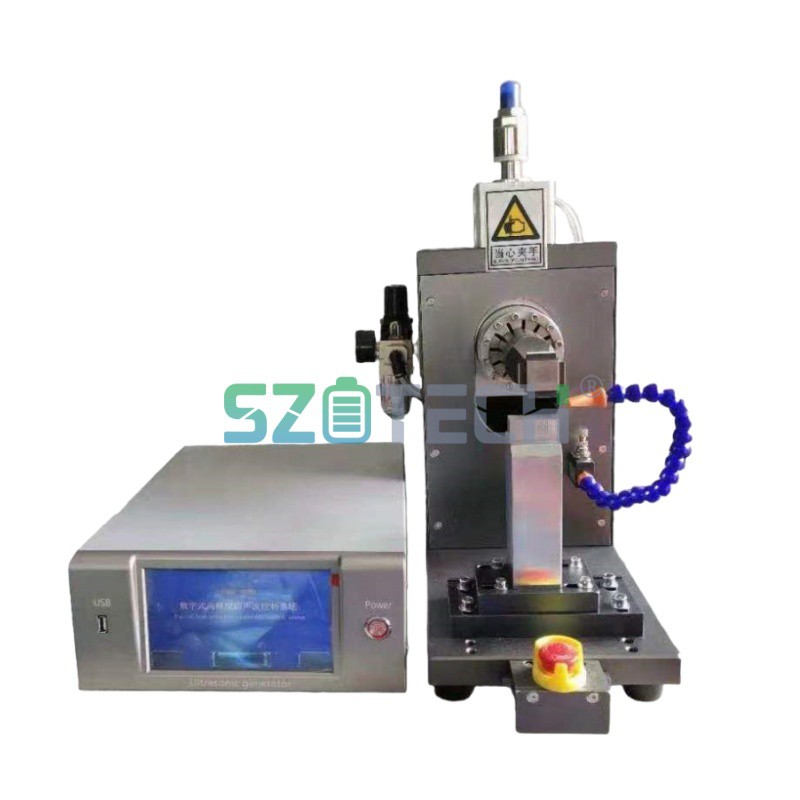

(Ofbylding Ⅱ) It uterlik fan 'e heule masine

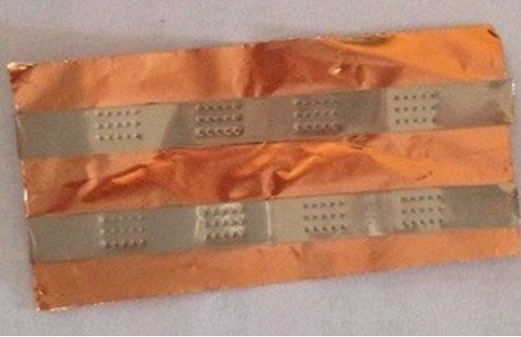

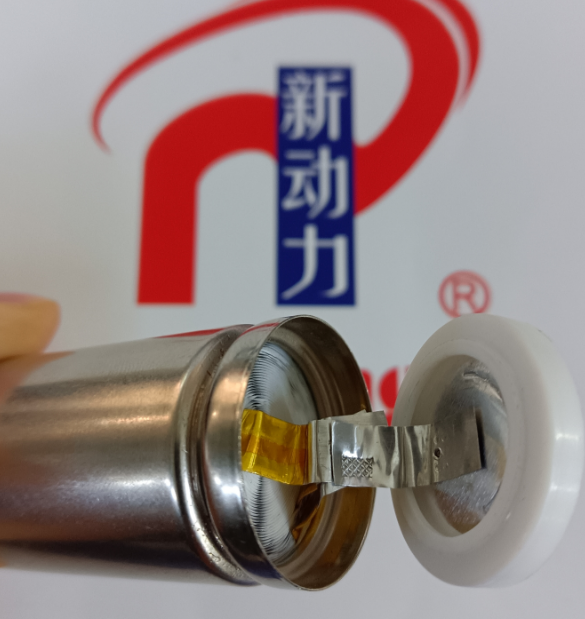

Welding Technique 1: De welding effekt fan 1 laach fan 0.1mm dikte fan Al strap mei 10-20 lagen fan 0.012mm Al foils, it mienskiplike gebiet is 5 * 20mm, de beide kanten fan 'e hoarn kinne brûkt wurde.
|
Nee. |
Welding proses |

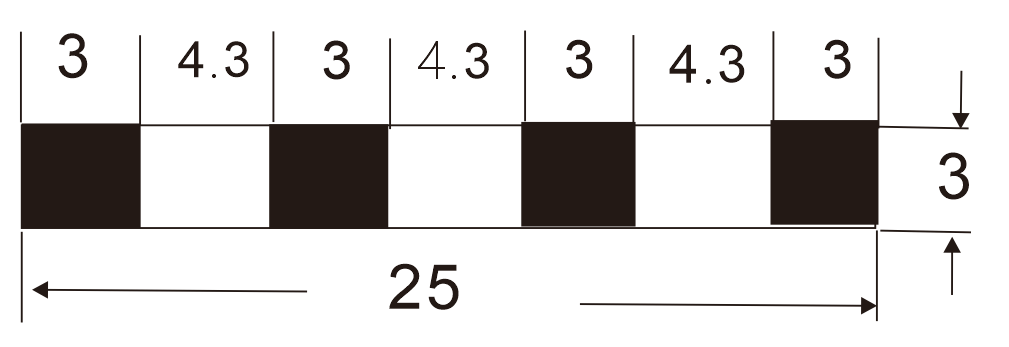

Welding gebiet |
Yllustraasje |
|
1 |
Nikkel strip 0.1mm + koperfolie (8um) |
|
|
|
2 |
Aluminium tape 0.1mm + aluminium folie (12um) |
|
|
|
3 |
Aluminium strip 0.1mm (dekplaat útwreide) + tab aluminium strip 0.1mm, yn totaal trije lagen fan welding |
|
|
Equipment Oprjochting en Personiel Training
Opstelling fan apparatuer:
De ferkeaper sil konstrukteurs de details ynformearje oer de oprjochting fan apparatuer en de nedige komponinten en ark.
De ferkeaper sil oprjochting op it plak stypje.
Oplieding fan personiel
Yn 'e oprjochtingsperioade sil it personiel fan' e ferkeaper de operator op it plak opliede, de training ynhâld omfettet normale operaasje, ûnderhâld en needbehanneling, ensafuorthinne:
|
Ynhâld |
Trainees |
Begjin fan |
Kursus Lengte |
Opmerkingen |
|
Wurkprinsipe, apparatuerstruktuer, operaasje, needferwurking en ûnderhâld, ensfh |
De elektryske en meganyske yngenieurs en de operators, ensfh. |
De tiid doe't de apparatuer is klear debuggen. |
1 dei |
Ferklearje neffens it ynstruksjeboek en de apparatuer op it plak. |
Nei ferkeap tsjinst
De Ferkeaper sil 1-jier garânsje biede fanôf de datum dat de Keaper de apparatuer krige, útsein de snelle-weardielen lykas de hoarnen, it foetpedaal en it elektryske relais. Mei útsûndering fan dy flugge-slijtagedielen, foar oare falende komponinten, sil de ferkeaper frij ferantwurdlik wêze foar de ferfanging yn it gefal fan net-minsklike faktoaren.
Sadree't de garânsje ferrûn is, moat de keaper betelje foar de reparaasje- en ûnderhâldstsjinst levere troch de ferkeaper.
Dielen list
De wichtichste dielen fan NP1000 Smart ultrasone metalen welder (de kwantiteit foar ien masine):
|
Items |
Kwantiteit |
|
|
Prow |
Wurkbank |
1 stik |
|
Pneumatyske komponinten lykas luchtsilinder en magnetyske klep, ensfh |
1 set |
|
|
Proef frame |
1 stik |
|
|
Ultrasone enerzjy converter |
1 stik |
|
|
Booster |
1 stik |
|
|
Boppeste hoarn |
1 stik |
|
|
Underhoarn (of aambyld) en de basis |
1 set |
|
|
Elektrysk systeem |
Mem board |
1 stik |
|
Ultrasone macht chip |
1 stik |
|
|
Switching macht oanbod |
1 stik |
|
|
Automatysk frekwinsje tracking systeem |
1 set |
|
|
PLC controller |
1 set |
Spare parts list (de kwantiteit foar ien masine)
|
Serial No. |
Produkt Namme |
Type |
Kwantiteit |
|
1 |
Boppeste hoarn |
20KHZ |
1 stik |
|
2 |
Underhoarn (of aambyld) |
20*20*20 (mm) |
1 stik |
|
3 |
Rjochte hoeke wrench |
68-72 |
1 stik |
|
4 |
Allen kaai |
1 set |
|
|
5 |
Ynstruksjeboek |
1 stik |
|
|
6 |
Sertifikaat fan kwaliteit |
1 stik |
|
|
7 |
Letter nei-ferkeap |
1 stik |
|
|
9 |
Wiring diagram |
1 stik |
De leveransiers fan 'e wichtichste dielen en komponinten:
|
Serial No. |
Dielen / komponinten |
Leveransiers |
|
1 |
Pneumatyske komponinten, magnetyske klep en wetter knockout trommel |
Taiwan AIRTAC |
|
2 |
Generator wafer |
Dútske Tektronix |
|
3 |
PLC |
Taiwan Delta |
|
4 |
Die stiel |
Dútsk ymportearre 0 stiel |
|
5 |
Elektryske komponinten op circuit board |
TOSHIBA |
