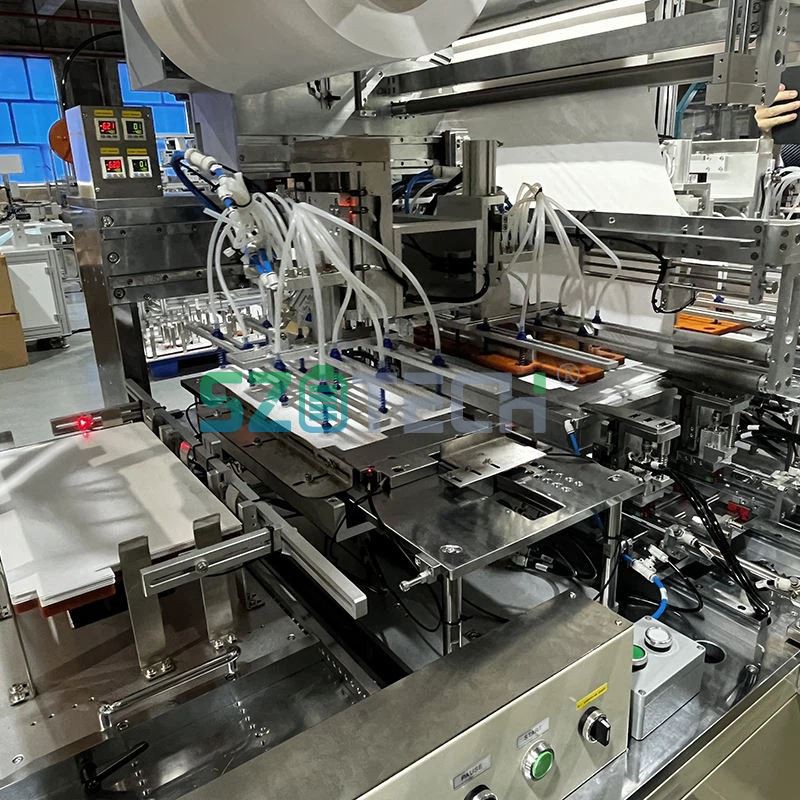

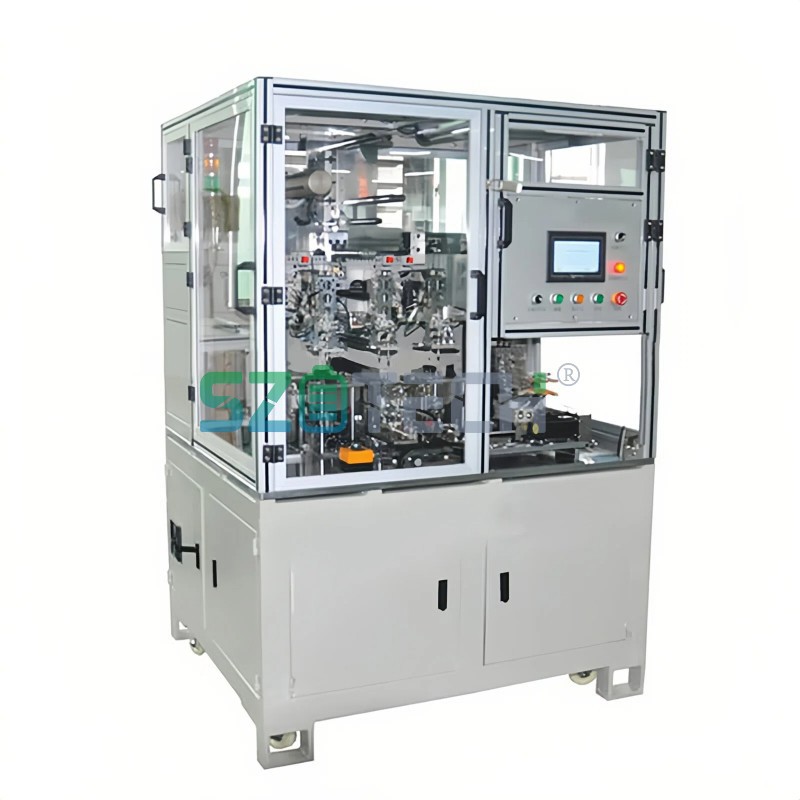

Automatyske Stacking Machine

De automatyske stapelmasine is ûntworpen foar hege-effisjinsje, presys lithium-ion-batterijselproduksje. Mei it brûken fan in avansearre Z--foldmeganisme wikselt de masine naadloos positive en negative elektrodesblêden ôf mei skiedingsfilms, en soarget foar útsûnderlike laachôfstimming en strukturele yntegriteit. Wichtige skaaimerken omfetsje in servo-oandreaune robotysk ôfhannelingsysteem, real-spanningskontrôle, en ultrasone dikte-deteksje om dûbele-blêd ophelje of ferkeard pleatsen te foarkommen. Mei in stapeling snelheid fan Minder as of gelyk oan 2,0 sekonden per stik en ôfstimming krektens binnen ± 0,5 mm, dizze masine garandearret superieure prestaasjes en konsistinsje. Ideaal foar cleanroom-omjouwings, it stipet oanpasbere selôfmjittings en biedt in uptimerate fan grutter as of gelyk oan 98%. Ferheegje jo batterijproduksjeproses mei dizze betroubere, automatisearre stapeloplossing.

1.Equipment parameters

Diagram fan adhesive tape

2.Critical komponinten

Systeemstruktuer gearstalling en beskriuwing:

3.Yntroduksje fan de ynstânsjes

3.1 Rack Module:

It systeem bestiet út trije wichtige komponinten: de wichtichste rackstruktuer, in standerdisearre montageplaat, en in HMI-ienheid. De rackstruktuer jout strukturele stipe foar de hiele apparatuer. De mounting plaat, konstruearre út 25mm - dikke stielen plaat, tsjinnet as in ferienige ynstallaasje oerflak en referinsjepunt foar oare subsystemen. De HMI-ienheid kontroleart de operasjonele funksjes fan 'e apparatuer.

3.2 Posityf/negatyf elektrodenkastmeganisme:

3.2.1 It materiaal doaze hat de funksje fan stof fuortheljen en meardere -stik previnsje.

3.2.1 De posityf en negatyf elektrodes materiaal doaze gebiet en de korreksje tafel gebiet wurde isolearre fan ûnderen nei boppen te kommen cross -kontaminaasje fan positive en negative elektrodes materialen.

3.3.2 Konfiguraasje fan elk posisjonearring platfoarm: 1 suction haven, 1 stof removal fan dield mei de negative elektrodes, en 1 ultrasone detector wurde brûkt om te spoaren oft der is dûbele sheet fan de elektrodes. Alarm en ôfsluting sil wurde aktivearre as meardere blêden wurde fûn.

3.3.3 De rectification ienheid is foarsjoen fan in stof suction haven en in stof suction fan oan 'e kant te sûgje it fallende stof.

3.3.4 De posisjonearring en elektrodes plaat transplanting proses sil net beskeadigje de râne fan 'e elektrodes plaat.

3.3.5 Positioning accuracy ± 0.1mm.

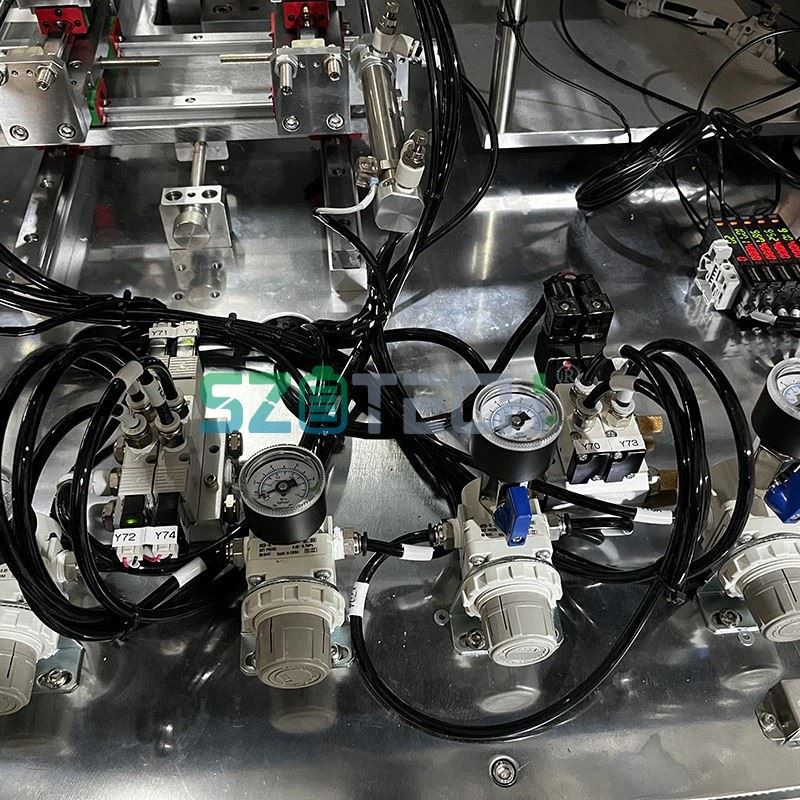

3.4 Mechanysk meganisme foar ôfhanneljen fan hânmateriaal:

3.4.1 De manipulator wurdt oandreaun troch in servo motor te garandearjen de repeatability fan reciprocating beweging.

3.4.2 De meganyske hân gids rail en screw roede wurde ynstallearre mei in yntegraal stof cover om foar te kommen dat stof falle op 'e elektrodes sheet.

3.4.3 De elektrodesblêdmanipulator is foarsjoen fan in trillingsfunksje. As it opheljen fan it elektrodeblêd mislearret, kin it opnij- oanlutsen wurde. As meardere pogingen mislearje, sil in alaarm de operator ynformearje foar it oplossen fan problemen.

3.5 Diafragma ôfwikkelmeganisme:

3.5.1 Passyf ôfwikkeljen fan diafragma: Passyf ôfwikkeljen, materiaal tekoart alarm as materiaal net genôch is.

3.5.2 De spanning kontrôle systeem kontrolearret de spanning yn real time troch ferstelbere druk silinder en driuwende roller, en it kontrôle berik fan diafragma spanning is 10-150N.

3.5.3 De hiele diafragma unwinding apparaat wurdt laden op de korreksje platfoarm. De korreksje sensor hat in krektens fan ± 0.1mm, de posisjonearring krektens fan it korreksje systeem is ± 0.2mm, en it korreksje berik is ± 20mm.

3.5.4 In diafragma elektrostatyske removal apparaat wurdt ynstallearre om foar te kommen dat it diafragma wurdt fersmoarge troch stof elektrostatyske adsorption.

3.6 Mechanisme foar haad opklapplatfoarm:

3.6.1 It stapelplatfoarm wurdt regele troch de motor om op te heffen en te ferleegjen. It opheffenmeganisme is yn it sintrum fan it stapelplatfoarm ynstalleare, sadat it stapelplatfoarm by it drukken ûnderwurpen wurdt oan unifoarme krêft. As de stapeldikte tanimt, wurdt it stapelplatfoarm stadichoan ferlege om de stapelhichte ûnferoare te hâlden, en kin de delgeande snelheid fan it stapelplatfoarm ynsteld wurde.

3.6.2 De druk fan de tablet parse kin oanpast wurde om te soargjen dat der gjin skea wurdt feroarsake oan de elektrodes plaat en diafragma.

3.7 Diafragma snijmeganisme:

3.7.1 De hjitte-snijmasjine hat in ferwaarmingsnikkel-chromium blêd foar snijen, wat soarget foar maklike ferfanging.

3.7.2 Der binne gjin barsten, warping, tekening en oare ferskynsels op it membraan nei cutting.

3.7.3 It libben fan it snijblêd is mear as 100.000 kear (ien kear yn 'e moanne feroare).

3.8 Snijmasjine mobyl meganisme:

It materiaal cutting meganisme fan de mobile telefoan clamps de sel út de laminating tafel nei de hite cutting posysje, en dan ferpleatst de sel nei it adhesive meganisme foar de adhesive wrapping aksje nei it hjit cutting is foltôge.

3.9 Adhesive meganisme:

3.9.1 Nei it hjitte snijen is foltôge, brûk in robotarm om de sel te ferwiderjen, set it yn it lijmapplikaasjestasjon, en brûk in drukblok om de sel yn dit proses te klemmen

De sel wurdt hâlden yn in clamped steat.

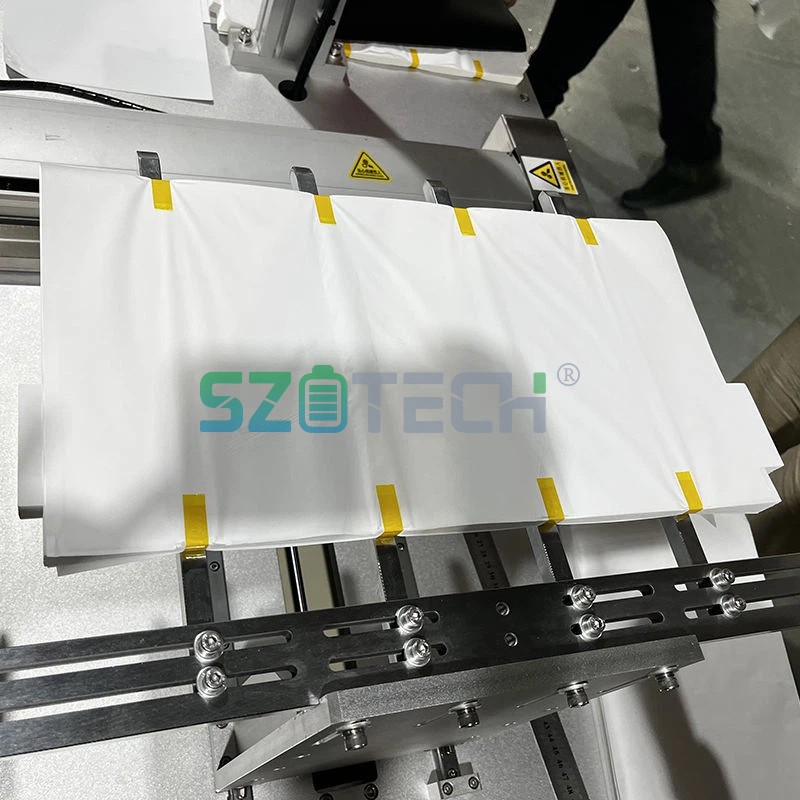

3.9.2 De batterij sel wurdt fêstmakke troch side U -foarmige lijm, de tape is flak, en it diafragma hat gjin dúdlike rimpels.

3.9.3 Adhesive lingte kin oanpast wurde.

3.10 Mechanisme foar selfieding:

It materiaal hân pleatst de rubberen coated sel op it materiaal platfoarm.

3.11 Beskermende omslach;

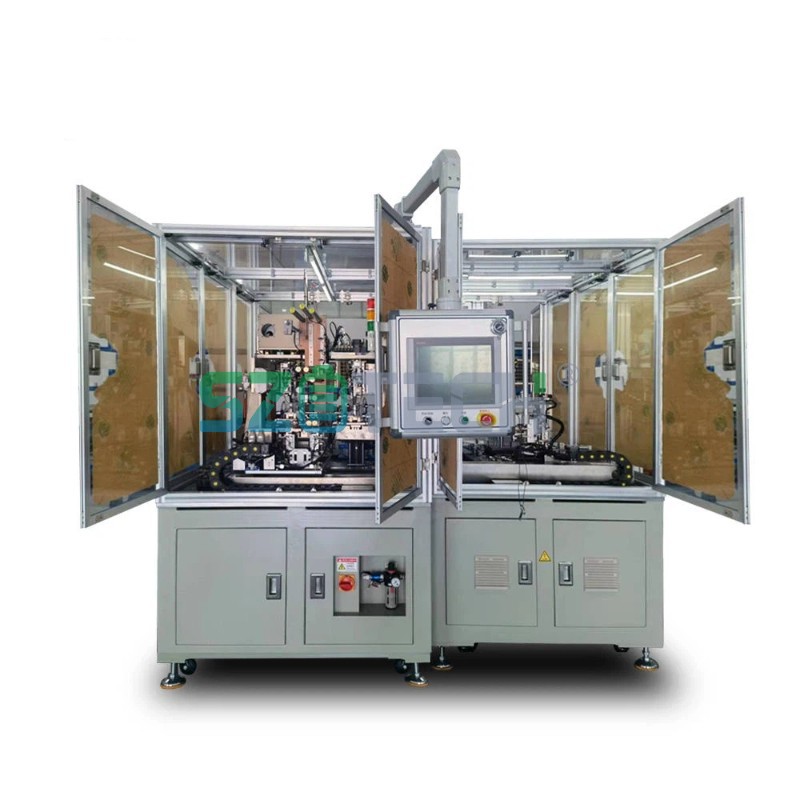

3.11.1 De apparatuer cover is makke fan aluminium profyl en acryl plaat, mei stabile struktuer en goede sealing.

3.11.2 Alle cover doarren binne foarsjoen fan tagong kontrôle Switches, en de apparatuer stopt operaasje as de doar wurdt iepene.

4.Equipment accessoires

4.1 Elektryske circuit tekeningen (levere mei de apparatuer).

4.2 Standert dielen en wichtichste konfiguraasje tabel (Talage).

4.3 List fan kwetsbere dielen.

4.4 List fan willekeurige items.
