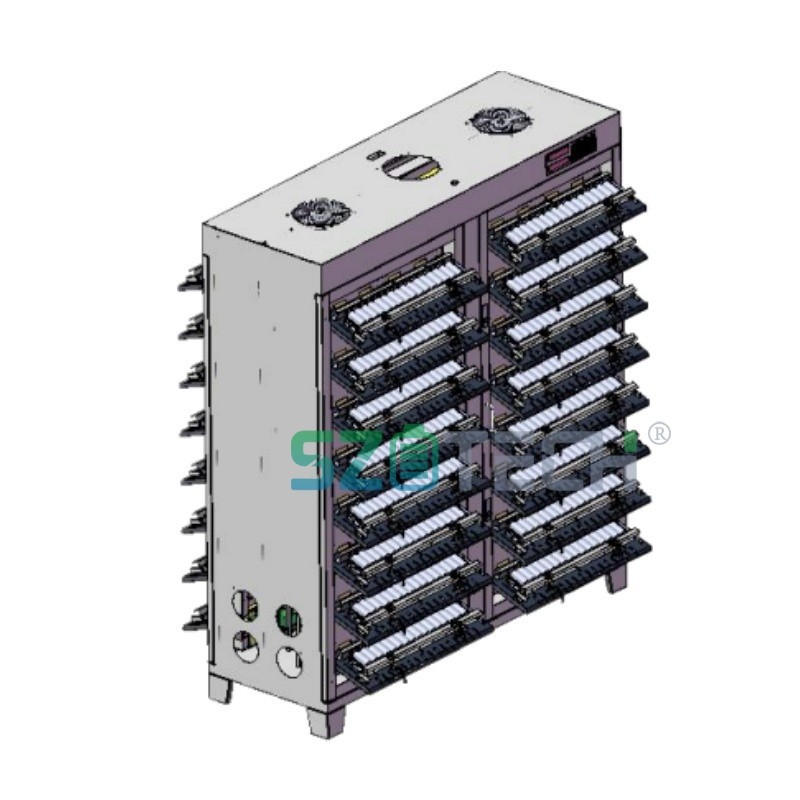

Dizze 512 -kanaal lithium-sel-sortearmasine yntegreart automatisearre ôfhanneling en -wolk basearre gegevensbehear foar folsleine-skaal produksje fan silindryske batterijen. Syn 0-5V spanningsberik en multi-aktuele profilen meitsje sekuere formaasjesyklusen en kapasiteitsanalyse mooglik, wylst it enerzjyferbrûk minimalisearret fia regenerative ûntlading. Ynboude-feiligensprotokollen (OVP/OCP/OTP) en diagnostyk op kanaal-nivo foarkomt krús-ynterferinsje tusken sellen. Mei kompatibiliteit foar IoT-ynskeakele monitoaring en foarsizzend ûnderhâld, soarget it systeem foar naadleaze yntegraasje yn tûke batterijproduksjelinen foar batchkonsistinsje mei hege presyzje en operasjonele effisjinsje, geskikt foar silindryske lithiumbatterij en natriumionbatterijpakket.
Equipment technyske parameters
|

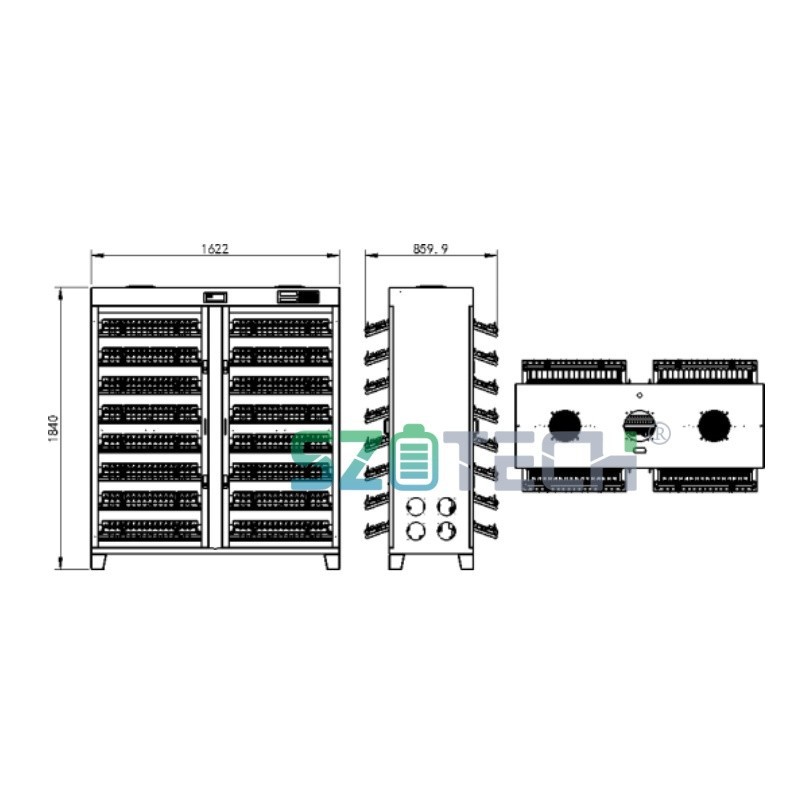

Equipment struktuer |
|
|
Oantal apparaat kanalen |
De hiele masine hat yn totaal 512 kanalen |
|
Chassis kleur |
Standert griis swart (oanpasber) |
|
Fixture foarm |
Flat head fixture |
|
Fêste ôfstân. |
35 mm |
|
Kanaal kontrôle modus |
Elke batterij hat in ûnôfhinklike konstante stroom en konstante spanning boarne, dy't stabyl sûnder ynfloed. Start, stop, pauze, trochgean en beskerming kin realisearre wurde. De oplaadstroom en de krektens fan 'e ûntlaadstroom fan elk kanaal kinne automatysk wurde kalibreare fia software. Elk kanaal hat ûnôfhinklike konstante spanning en konstante hjoeddeistige hardwarekontrôlesirken |
|
Kanaal parameters |
|
|
Spanning mjitting berik |
DC 0~5V |
|
Batterij voltage berik |
Opladen DC 0 ~ 4.5V; Discharge DC 4,5 oan 2V |
|
Konstante spanning berik |
DC 2~4.5V |
|
Voltage accuracy |
+(0.05% lêzing +0.05% folsleine graad) |
|
Voltage control resolúsje |
1mv wy |
|
Voltage sampling resolúsje |
1mv wy |
|
Aktuele berik |
Opladen Dc 12mA~6A; Discharge DC 12mA~6A |
|
Aktuele krektens |
+(0.05% lêzing +0.05% folsleine graad) |
|
Aktuele kontrôle resolúsje |
1mA |
|
Aktuele sampling resolúsje |
1mA |
|
Aktuele opkomsttiid (90% lading) |
Minder as of gelyk oan 50MS |
|
Kanaalbegjintiid (90% laden) |
Minder as of gelyk oan 50MS |
|
Software funksje |
|
|
Kontrôle modus |
kompjûter kontrôle apparatuer wurk, hiele kabinetcontrol, mei skennen systeem |
|
Kommunikaasje modus |
485 Serial haven kommunikaasje (baudrate 57600) / TCPcommunication |
|
Proses Setup |
Jo kinne oant 32 wurkstappen en 256 syklusen ynstelle |
|
Oplaadmodus |
Konstante stroom, konstante spanning, konstante stroom en konstante spanning |
|
Betingst foar ôfsnijde lading- |
Spanning, stroom, tiid, kapasiteit,-AV |
|
Discharge modus |
Konstante stroom, konstante krêft, konstante ferset |
|
Discharge cut-off betingst |
Spanning, tiid, kapasiteit |
|
Beskermingsfunksjes |
1. Opladen oerspanningsbeskerming, opladen ûnder spanningsbeskerming 2 ûntlading oerspanningsbeskerming, ûntladingsûnderspanningsbeskerming 3. Laden en ûntlaad spanning trend beskerming 4. Voltage fluktuaasje beskerming 5. Aktuele fluktuaasje beskerming 6. Batterij reverse beskerming, hardware beskerming 7. Power tube koarte -circuit beskerming 8.Kanaalkapasiteit alarmbeskerming (timeoutbeskerming) 9. Voltage sampling off-line beskerming 10. Voltage outlier beskerming 11.Kapasiteit outlier beskerming 12. Iepenje de drukdeteksje foardat it proses begjint, en stopje it iepenjen fan it kanaal wêrfan de druk de limyt grutteret 13.Power off beskerming, data breakpoint recovery |
|
Tiid berik |
0 oant 3000 minuten / wurkstap, de tiidienheid is min |
|
Tiid accuracy |
Minder as of gelyk oan ±1‰ |
|
Sampling ynspeksje syklus |
1S-60S Opsjoneel |
|
Batterij sortearring |
Sortearje op (kapasiteit, tiid, iepen circuit spanning, ûntladingsplatfoarm, ensfh.) |
|
Data ferwurking |
It kin spanning, stroom, tiid, kapasiteitsgegevens automatysk berekkenje konstante hjoeddeistige oplaadferhâlding, kapasiteitsferlies, ûntladingseffisjinsje, gemiddelde spanning, mediaanspanning en oare gegevens, en leverje gegevenskurven en syklusdiagrammen; Utfier om tekst-, EXCELWODR- as MDB-databaseformaatbestannen te generearjen |
|
Basis software funksjes |
1, de software stipet in ferskaat oan fernijings, lykas manuele ophinging fernijing, software shutdown fernijing, macht ûnderbrekking fernijing, apparatuer kommunikaasje ûnderbrekking fernijing, abnormale stop fernijing; 2, stipe barcode skennen, ien-dimensjonele koade, twa-dimensjonele koade skennen, d'r binne sekwinsjele scankoade, kanaalsprong skennenkoade, plaatscanningkoade en oare skennenmetoaden; 3, lokale opslach fan testgegevens, kinne jo de hjoeddeistige testgegevens en histoaryske gegevens fan elk kanaal op elk momint besjen, d'r binne gegevens en kurven dy't oerienkomme mei twa manieren fan oerienkommende presintaasje, en stipe foar it eksportearjen fan EXCE-rapporten yn ien of batchfoarm, boppedat kinne jo de automatyske derivative gegevens oan 'e ein fan' e test ynstelle neffens behoeften. 4. Stipe kapasiteit sortearring, dat kin wurde graded op 'e batterij; 5, stypje it trochjaan oardiel oan 'e ein fan' e test, neffens de oantsjutte syklus kapasiteit, spanning, tiid en oare ynformaasje te oardieljen Pass / NG resultaten; 6, stypje in ferskaat oan wurk stap beskerming en globale voltage, aktuele, temperatuer abnormale beskerming (guon apparatuer hat), en abnormale alaarm, stipe batterij overcharge, overdischarge beskerming toets; 7, stipe kanaal parallel (opsjoneel neffens it apparaat); 8, stipe ienheid konverzje; 9, stipe databanktsjinner eftergrûn opslach as MESdocking; 10, software offline beskerming; 11, software om fergees upgrade te leverjen. 12, stypje in ferskaat oan print label útfier |
|
Reading card sensor RFlD funksje |
Fakultatyf |
|
Accuracy korreksje syklus |
180 dagen -360 dagen |
|
Kalibraasje metoade |
Software automatyske kalibraasje |
|
Kalibraasje ark |
1 set kalibraasje-ark mei hege presyzje is opsjoneel |
|
Lokale monitoring kompjûter |
Konfiguraasjeeasken: (eigendom fan brûker) 1. Bestjoeringssysteem: Windows 7 of letter Sineeske taal: Simplified Chinese 2. CPU: i5 generaasje 9 of heger 3. Unthâld: mear as 8GB 4. Hurde skiif: 500G of mear 5. Monitor: 21-inch of boppe LCD monitor 6. Dual netwurk cards |
