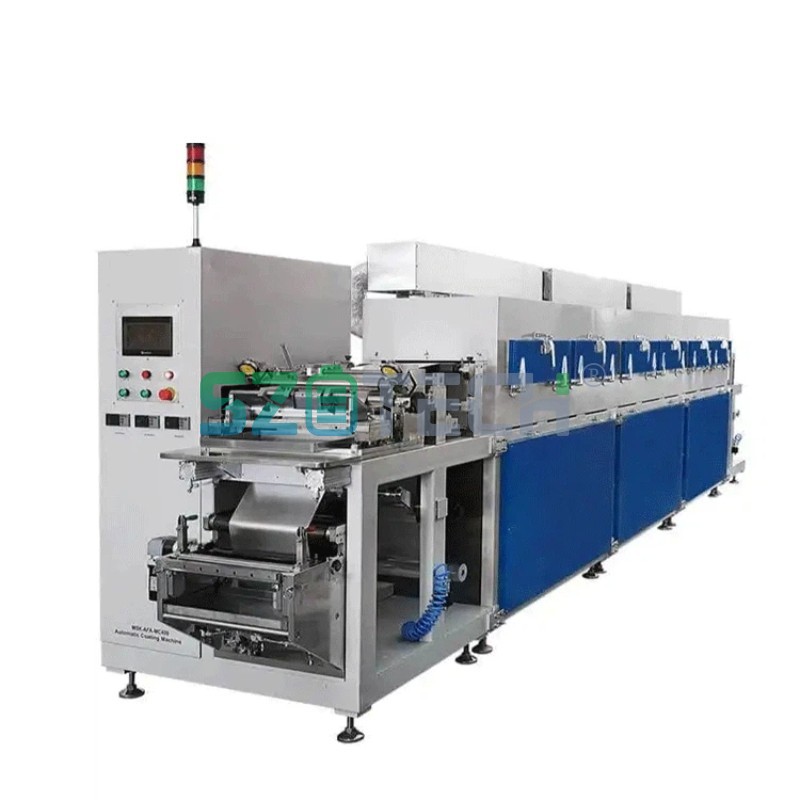

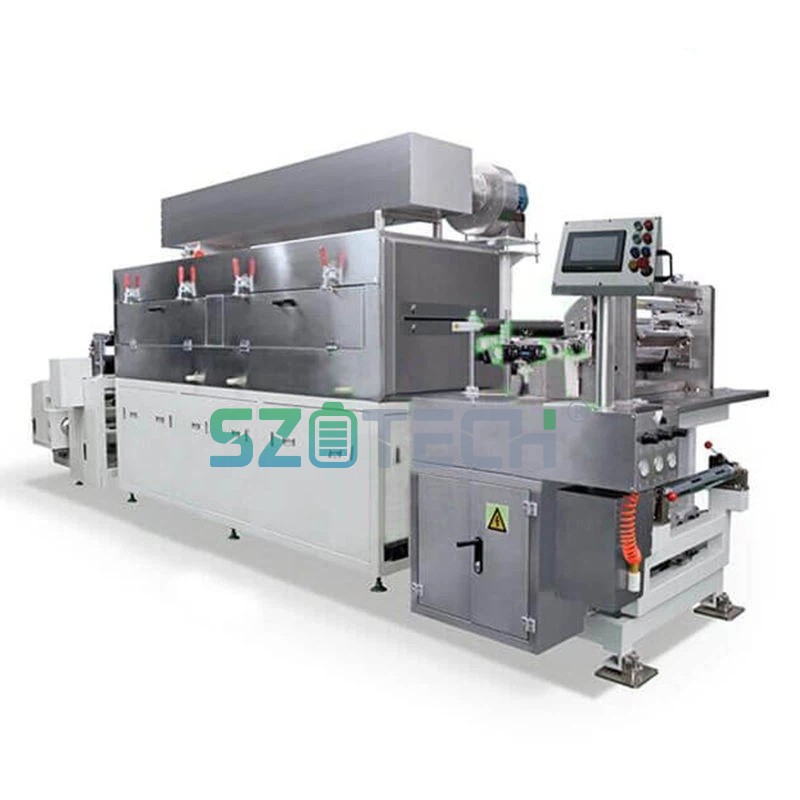

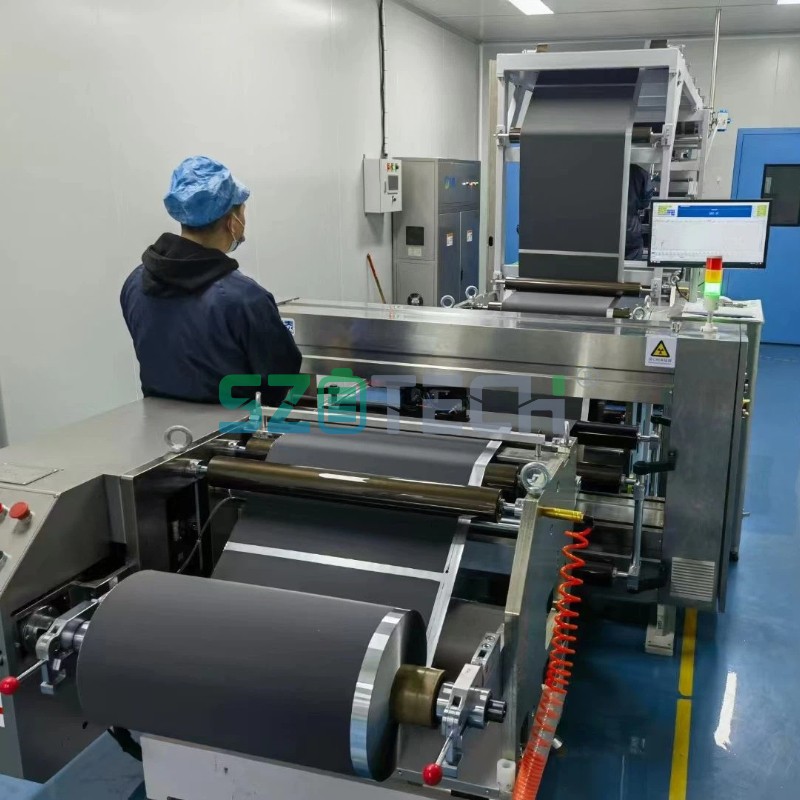

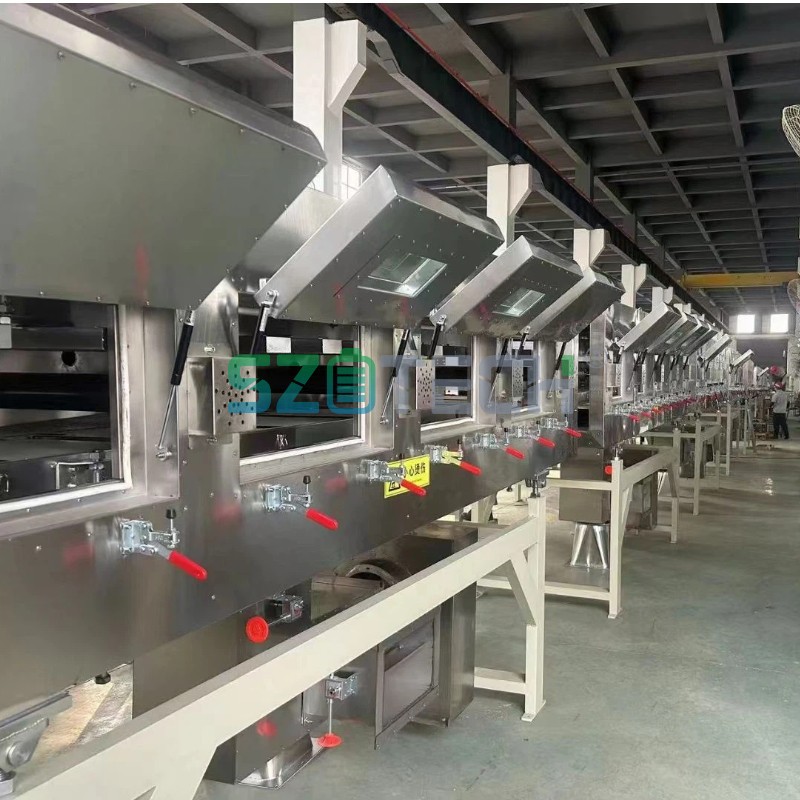

Stromline jo elektrodeproduksje foar enerzjyopslach en batterijen foar elektryske auto's mei de extrusioncoater. Dit systeem hat in 4,5 -meter trije-sône droegeoven mei ûnôfhinklike temperatuer- en luchtstreamkontrôle, dy't garandearret unifoarm drogen oer webbreedtes oant 450 mm. It berikt krekte coating tolerânsjes: lingte flater Minder as of gelyk oan ± 0,5 mm, breedte flater Minder as of gelyk oan ± 1 mm, en dikte fariaasje binnen -5 nei +6 μm by de kop / sturt. Kompatibel mei NMP en wetterige solvents, de masine stipet intermitterende en trochgeande coating modus, wêrtroch't it in ideale kar foar it meitsjen fan hege-kapasiteit prismatyske, pouch, en silindryske sel elektroden.

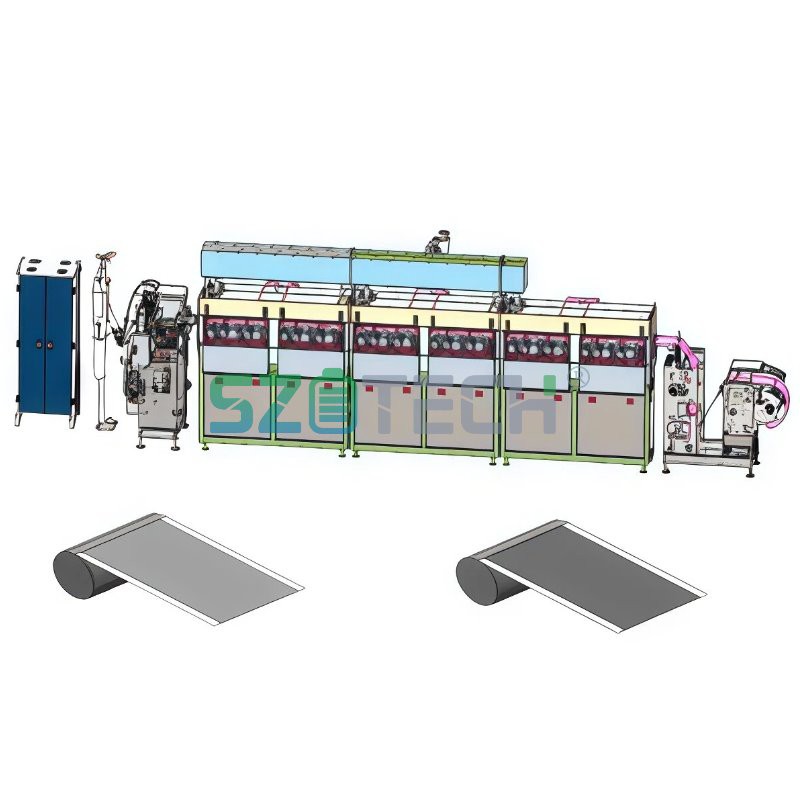

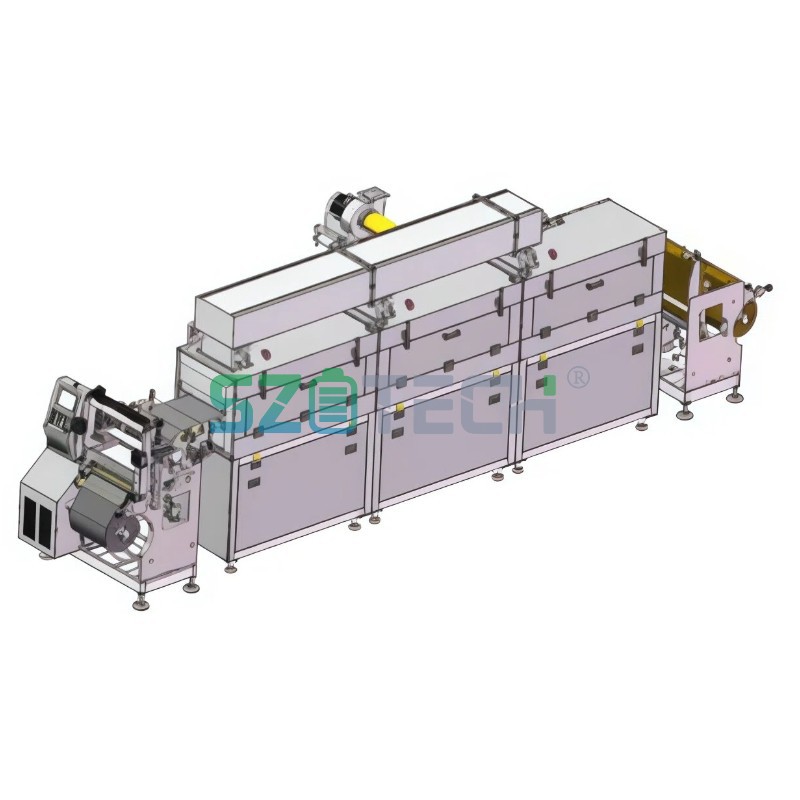

Equipment gearstalling
Host: ôfwikkeljen/kop - drogen spoar - opwikkeljen en elk diel fan it kontrôlesysteem
Main apparatuer konfiguraasje
|
Nee |
Namme |
Merk |
|
Air switch |
Chint |
|
|
PLC controller |
Japan Omron/Huichuan |
|
|
Touch skerm |
Kunlun pass steat |
|
|
Intermediate estafette |
Schneider/Omron |
|
|
Servo motor |
Japan Panasonic/Ruineng (neffens de oankeapsyklus) |
|
|
Planetêre reduksje |
Aibo / Dick Cisco |
|
|
Circuit breaker |
Chint |
|
|
Ac kontaktor |
Chint |
|
|
Fêste-relay |
Makke yn Sina |
|
|
Temperatuer controller |
Omron/Atai |
|
|
Automatyske korreksje (sletten loop) |
Servo motor oandriuwing |
|
|
Automatyske spanning (foar spanning) |
PID kontrolearret de motorsnelheid |
|
|
Automatyske spanning (efterspanning) |
PID kontrolearret de motorsnelheid |
|
|
Optical fiber each |
Panasonic fan Japan |
|
|
Pneumatyske elemint |
Jadek |
|
|
Rodless silinder |
Shian |
|
|
Djipgroefkogellager |
NSK/SKF |
|
|
Loftblazer |
RVS, mear-fleugel leech lûd, Guangzhou |
Basis funksjes fan de apparatuer
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Fit systeem |
Lithium izer fosfaat, lithium kobalt, lithium manganate, ternary, lithium nikkel kobalt manganate en oare systemen; Oalje, wetter systeem fan positive en negative elektrodes coating proses; Supercapacitor coating proses |
||
|
Run substrat dikte |
Aluminiumfolie (Al): 8 ~ 30um Koperfolie (Cu): 6 ~ 30um |
||
|
Design breedte fan roll oerflak |
450 mm |
||
|
Soargje foar de coating breedte |
100~350mm-380mm, Max 400mm |
||
|
Equipment meganyske bestjoeringssysteem snelheid |
4 m/min |
||
|
Coating snelheid |
1-2m/min |
Hinget ôf fan stock en coating dikte |
|
|
Geskikt foar slurry viscosity |
Oalje oplosmiddel 2500-10000 Cps |
Intermitterende coating |
|
|
Waterige oplosmiddel 1000-6000 Cps |
|||
|
2000~12000 Cps |
Trochrinnende coating |
||
|
Single side coating droech dikte berik |
50-150μm 50~300g/m2 |
Troch materiële skaaimerken is it mooglik om net tagelyk te moetsjen |
|
|
Minimum intermitterende lingte |
4mm |
||
|
Minimum coating lingte foar meardere seksjes |
20 mm |
||
|
Solvent karakteristyk Geskikt fêste ynhâld |
Oalje oplosmiddel NMP(sg=1.033,bp=204 graad) |
Allinich foar referinsje |
|
|
Waterich oplosmiddel H2O/NMP(sg=1.000,bp=100 graad) |
Allinich foar referinsje |
||
|
Minimum intermitterende lingte |
Katode SC. 55%±20% |
||
|
Anode SC. 55%±20%(PVDF-systeem) |
Allinich foar referinsje |
||
|
Coating metoade |
Single-laach foar- en efterkant 2 seksjes oneffen ynterval intermitterende oerdracht coating/twadde oerflak automatysk folgjen/kontinu coating |
||
|
Substrate rinnende rjochting |
Foarút coating, substraat posityf en reverse lege folie operaasje |
||
|
Rôlje gids bûten it bakpaad |
Oer φ80mm aluminium gids roller, oerflak hurde oksidaasje |
Finish Rc0.4 |
De struktuer fan elk diel
1). Winding meganisme:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Over roller mounting struktuer |
Monolityske fertikale montage (dikte 30mm) |
||
|
Spanningskontrôlesysteem |
PID kontrôle motor snelheid kontrôle swiertekrêft blok posysje, druk kontrôle spanning |
||
|
Korreksje modus |
Automatyske EPC-kontrôle, stroke 50 mm, krektens fan deviaasjekorreksje ± 0,5 mm |
Ultrasone deteksje, kin it transparante membraan identifisearje |
|
|
Winding metoade |
It materiaal roll wurdt fêst mei 3-inch inflating skacht en stipe oan ien kant; |
||
|
Substrate rinnende rjochting |
Foarút en werom |
||
|
Unwinding rjochting |
Boppe en ûnder |
||
|
Unwinding winding diameter |
Ф85 ~ Ф300 mm |
||
|
Maksimum draach kapasiteit fan de opblaasbare as |
100 kg/st |
||
|
Drum spesifikaasje |
Lengte Minder as of gelyk oan 430 mm, binnendiameter sawat 76 mm (3 inch) |
||
|
Oantal opblaasbare shaft strips |
In stikje |
||
|
Untfang platfoarm |
Dûbele rod parse riem, iepening slot |
||
|
Driving modus |
Inverter kontrolearret AC motor |
2). Head struktuer:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Main drive motor |
Servo motor |
||
|
Intermitterende oandriuwing motor |
Servo motor |
||
|
Scraper konstruksje |
Solid set type dûbele-zijdige kommaskraper, substraat, set 40Cr elektroplating |
||
|
Scraper Angle rotation kontrôle |
Ferpleats de handgreep en draaie |
||
|
Coating roll |
Hurd ferchroomd oerflak, diameter Ø128mm; Holle struktuer |
||
|
Back roll |
Diameter Ø128mm, bedekt mei EPDM, roller oerflak slypjen |
||
|
Tank mingen |
De roedeleaze silinder beweecht yn in rjochte line en de snelheid is ferstelber om te foarkommen dat de slurry fêstiget |
||
|
De intermitterende hichte fan 'e skraper wurdt oanpast |
Folsleine oanpassing fan servo-ark, kontrolearje de lift fan 'e arkhâlder. Opheffen berik 1 ~ 300um |
||
|
Baffle plaat |
Match stielen plaat + foaming see oerflak, coating breedte kin oanpast wurde |
||
|
Operaasje modus |
Touch skerm + knop operaasje |
De mienskiplike aksje is de eksterne kaai |
3). Bakken
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Droog de galle struktuer yn it lichem |
Unôfhinklik ynterieurûntwerp, ûntwerp fan skipstype |
||
|
Oven lingte |
3 seksjes, elk 1,5 meter, totaal 4,5 meter |
||
|
Plakmetaal materiaal fan droege kanaal en lucht duct |
Binnenliner SUS304 roestfrij stiel, bûtenste liner SUS 201 roestfrij stiel |
||
|
Driving modus fan oven gids roller |
Passive oerdracht modus |
||
|
Temperatuer kontrôle |
Ferdield yn normale bestjoeringssysteem temperatuer kontrôle, overtemperatur monitoring alarm beskerming kontrôle, overtemperatuer sil ferskine lûd en ljocht alaarm, en snije ôf de wichtichste ferwaarming macht oanbod; |
||
|
Heating metoade |
Elektryske ferwaarming, struktuer fan hjitte luchtsirkulaasje |
||
|
Single oven ferwaarming macht |
10KW/ knoop; 3 seksjes totaal 30KW; |
||
|
Temperatuer yn it bakkanaal |
Keamertemperatuer ~140 graden, ien seksje temperatuerferskil <5 graden, elke poadium ûnôfhinklike kontrôle |
||
|
Body oerflak temperatuer tidens operaasje |
Gemeten temperatuerútstjit Minder as of gelyk oan ynstelde temperatuer 50% |
||
|
Blaasmodus |
Boppe- en legere blaaslucht, legere weromlucht, ûnôfhinklik ferwaarmingslichem fan 'e loftkeamer, ûnôfhinklike temperatuerkontrôle, ûnôfhinklike kontrôle fan loftvolume |
||
|
Eltse seksje exhaust lucht folume kontrôle |
Unôfhinklike kontrôle fia meganyske klep |
||
|
Heating fan kontrôle |
Automatyske kontrôle |
||
|
Exhaust fan kontrôle |
Automatyske kontrôle |
||
|
Ferwaarming kontrôle |
Fêste-relay |
||
|
Solvent recovery systeem |
Nee, allinich de ynstallaasje-ynterface wurdt levere |
||
|
Totale útlaat lucht folume |
500-1300㎥/H |
De luchtklep is ferstelber |
|
|
Exhaust fan distribúsje |
1 exhaust fan |
||
|
Main lichem isolaasje |
Dûbele-laach struktuer, isolaasje laach dikte 80mm, glês wol waarmte isolaasje |
4). Traksje- en wikkelmeganisme:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Winding spanning kontrôle systeem |
Taper spanning kontrôle, neffens de grutte fan 'e kronkelende diameter, oanpasse de grutte fan' e spanning, om foar te kommen ûntfangst grutte roll uneven. |
||
|
Winding korreksje |
Automatyske EPC kontrôle, reis 50mm |
||
|
Winding metoade |
De rol is fêst mei in 3-inch opblaasbare skacht en stipe oan ien kant |
||
|
Substrate rinnende rjochting |
Foarút en werom |
||
|
Winding rjochting |
Boppe en ûnder |
||
|
Winding diameter |
Ф85 ~ Ф300 mm |
||
|
Maksimum draach kapasiteit fan de opblaasbare as |
100 kg/strip |
||
|
Drum spesifikaasje |
Lengte Minder as of gelyk oan 430 mm, binnendiameter sawat 76 mm (3 inch) |
||
|
Oantal winding opblaasbare shafts |
In stikje |
||
|
Untfang platfoarm |
Single rod parse riem, iepen slot |
||
|
Driving modus |
Servo motor kontrôle |
||
|
Roller gids mounting struktuer |
Fertikale type |
5). Kontrôlesysteem:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Main kontrôle systeem |
Touch skerm, PLC, module, servo systeem |
||
|
Mode fan operaasje |
Hânlieding, automatysk, needstop; De masine kin foar en nei betsjinne wurde |
||
|
Setting berik fan coating en intermitterende lingte |
Coating lingte 20.0 ~ 3200.0mm |
Software kin it berik beskoattelje |
|
|
Alarm situaasje |
Intermitterende lingte 4.0 ~ 300.0mm |
||
|
Counting funksje |
As it apparaat mislearret, sil it oanraakskerm it korrespondearjende skerm foar foutprompt werjaan |
||
|
Intermitterende metoade foar oanpassing fan kop en sturtdikte |
Kwantiteit / lingte fan produksje |
6). Automatysk feeding systeem:
Klant-eigendom
Coating apparatuer uterlik grutte en kwaliteit:
6500 * 1298 * 1971 (L × W × H); 3000 kg (allinich foar referinsje)
Equipment accuracy
1. Hardware accuracy
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
skraper |
Rûne runout Minder as of gelyk oan 1.5um, rjochtheid Minder as of lyk oan 1.5um |
||
|
Coating roll |
Rûne runout Minder as of gelyk oan 1.5um, rjochtheid Minder as of lyk oan 1.5um |
||
|
Back roll |
Circular runout Minder as of gelyk oan 15um, straightness Minder as of gelyk oan 15um |
||
|
Ofwiking korreksje |
± 1 mm |
||
|
Tool ynstelling kontrolearret werhelling krektens |
±1um |
||
|
Temperatuer controller kontrôle accuracy |
Minder as of gelyk oan ± 2 graden |

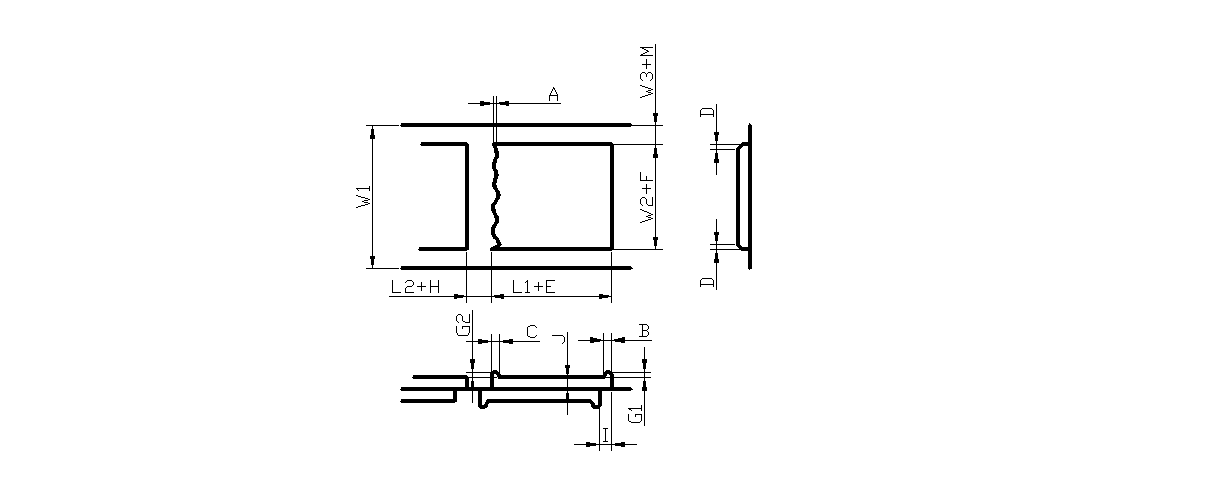

2.Coating accuracy
|
Ûnderdiel |
Opmerking |
Standert (Faasje V=1.5 m/min) |
|
|
A (folgjende) |
Minder as of gelyk oan 1 mm (relatearre oan slurry viscosity en binder eigenskippen) |
|
B (abnormaal gebiet fan 'e holle) |
10 mm |
|
|
C (Tail anomaly gebiet) |
6mm |
|
|
D (Râneffektgebiet) |
Minder as of gelyk oan 3 mm |
|
|
E (lingte flater) / H (marge flater) |
Minder as of gelyk oan ± 0,5 mm Minder as of gelyk oan ± 0,7 mm |
|
|
F (breedte flater) |
± 1 mm |
|
|
M (breedte flater) |
± 1 mm |
|
|
G1 (kopdikte) |
-5~+6um |
|
|
G2 (tail dikte) |
-5~+6um |
|
|
I (reverse alignment flater) |
Minder as of gelyk oan ± 0,7 mm Minder as of gelyk oan ± 1 mm |
|
|
J Dikte fan ien kant oerflak tichtens |
Gewicht flater Minder as of lyk oan ± 1,5% Dikte flater Minder as of gelyk oan ± 1.5um |
|
|
Lengte berik |
(Ferwiderje B, C, D gebiet) |
20.0-3200.0mm |
|
L1 (filmlingte) |
4.0-3200.0mm |
|
|
L2 (intermitterende lingte) |
L1 +L2 Grutter as of lyk oan 120mm |
3. Metoade foar mjitting fan oerflakdichtheid (oanrikkemandearre)
A. mjitgebiet: 3mm fan râne, 6mm fan ein, 10mm fan begjin.
B. Maatgrutte Φ44mm of neffens de technyske easken fan 'e klant
