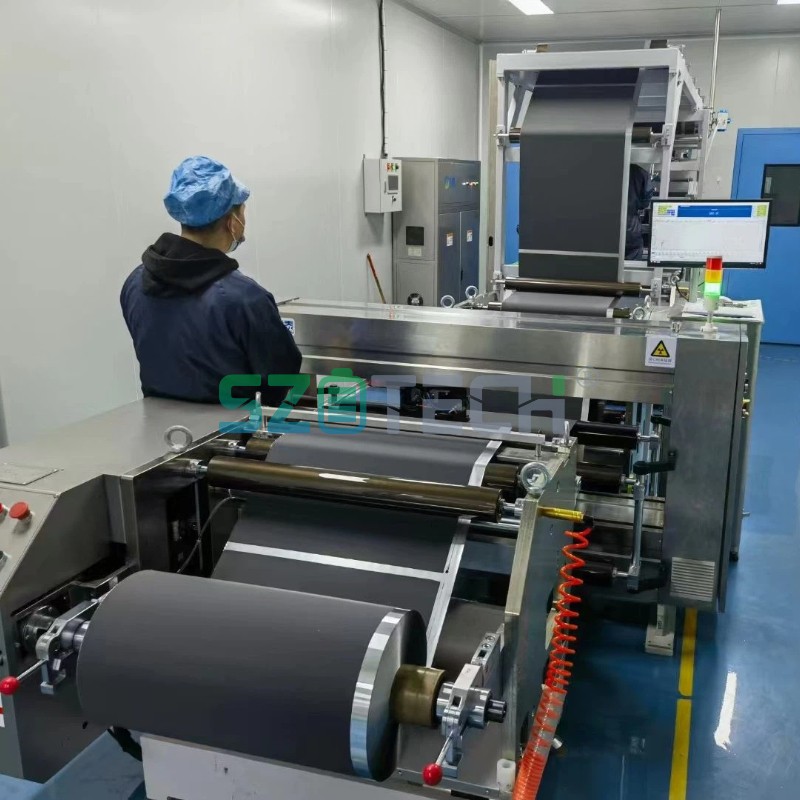

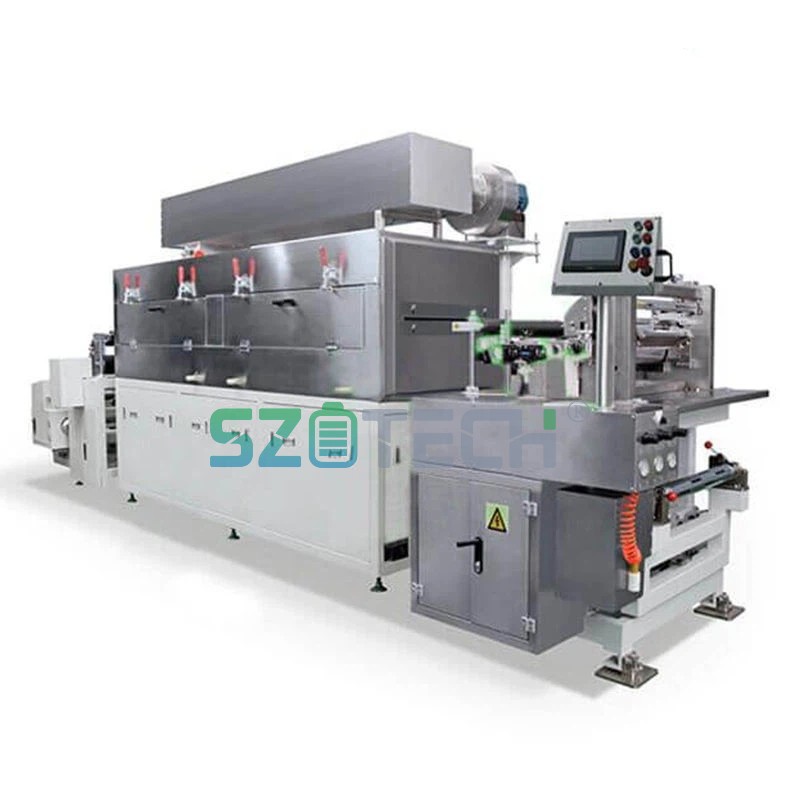

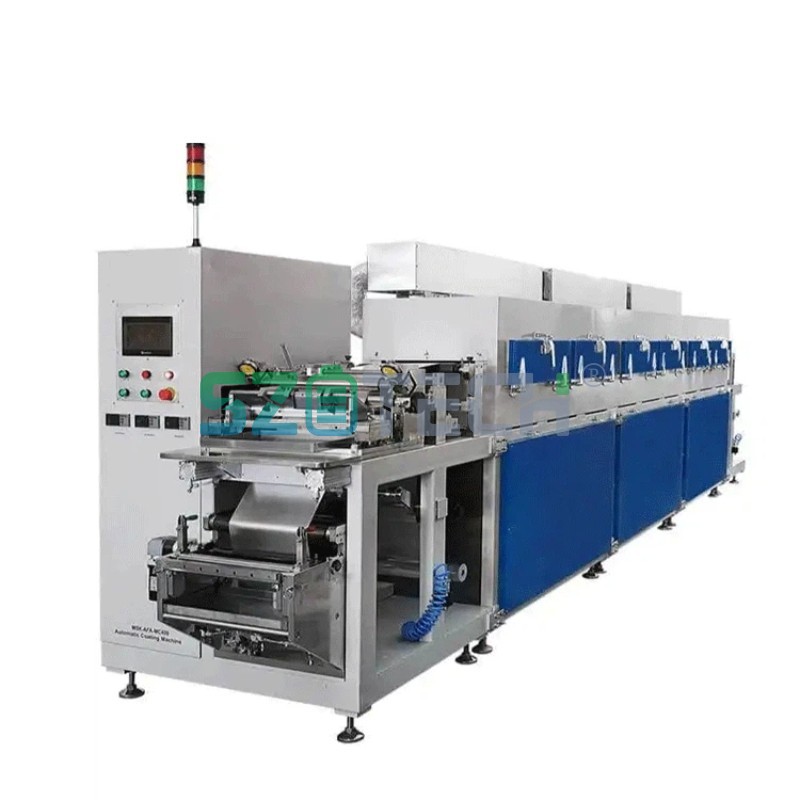

De extrusion coating masine biedt útsûnderlike fleksibiliteit foar batterij elektrodes ûndersyk en ûntwikkeling. It lit ferstelbere coating breedtes fan 100-400mm en stipet patroan lingtes fan 4mm oant 3200mm. Mei sekuere servo kontrôle fan de coating gat en automatyske spanning regeljouwing, it soarget foar konsekwint slurry applikaasje foar viscosities oant 12.000 cP. It yntegreare 4,5 -meter droechsysteem soarget foar sonale temperatuerbehear oant 140 graden. Dizze masine is geskikt foar it ûntwikkeljen fan elektroden foar in breed oanbod fan batterijchemie, ynklusyf LFP, NCM, en opkommende sodium-ion-technologyen.

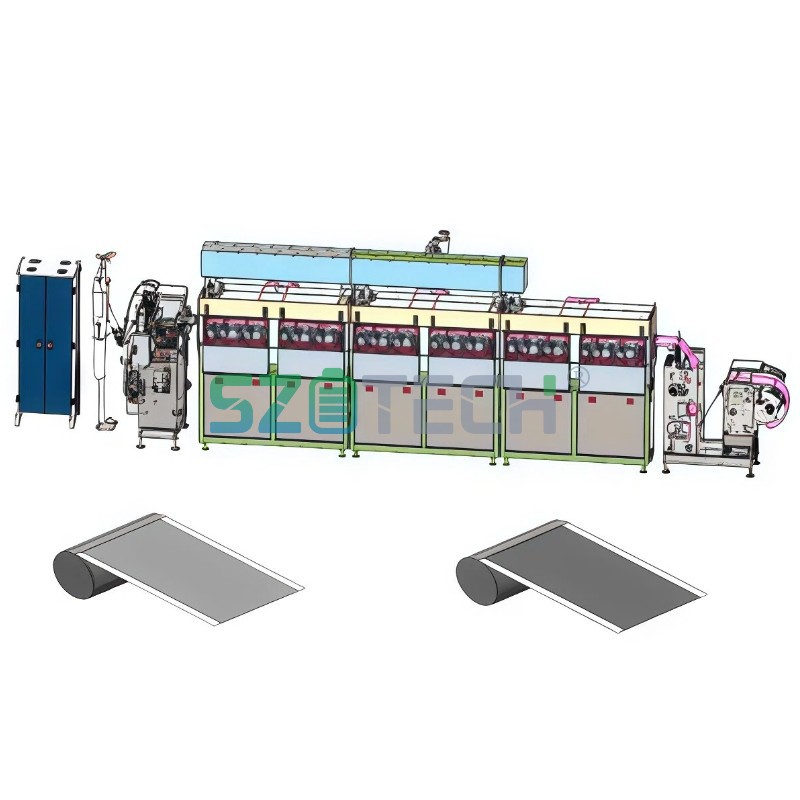

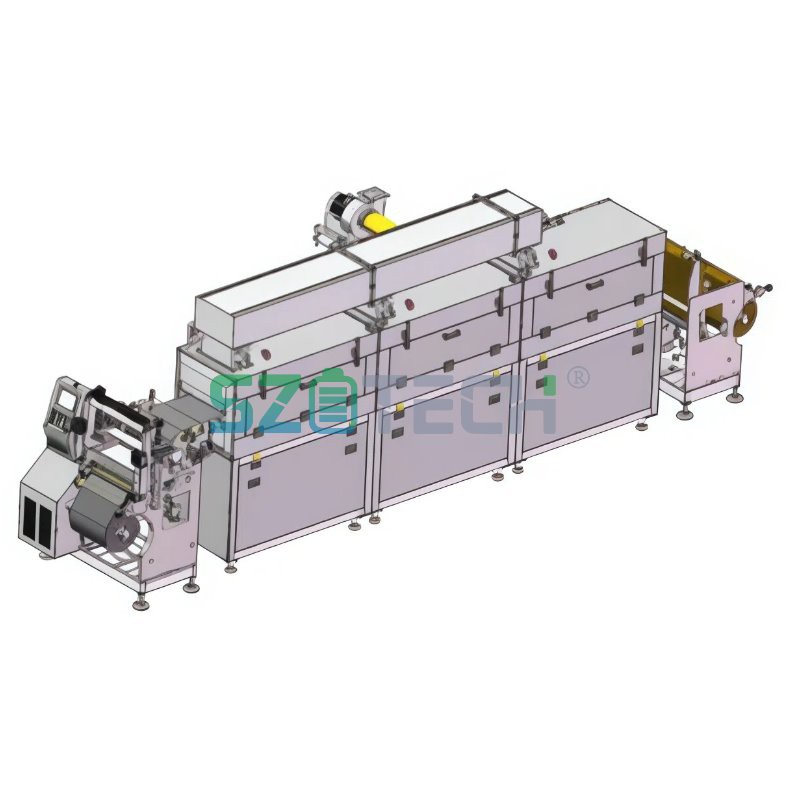

Equipment gearstalling
Host: ôfwikkeljen/kop - drogen spoar - opwikkeljen en elk diel fan it kontrôlesysteem
Main apparatuer konfiguraasje
|
Nee |
Namme |
Merk |
|
Air switch |
Chint |
|
|
PLC controller |
Japan Omron/Huichuan |
|
|
Touch skerm |
Kunlun pass steat |
|
|
Intermediate estafette |
Schneider/Omron |
|
|
Servo motor |
Japan Panasonic/Ruineng (neffens de oankeapsyklus) |
|
|
Planetêre reduksje |
Aibo / Dick Cisco |
|
|
Circuit breaker |
Chint |
|
|
Ac kontaktor |
Chint |
|
|
Fêste-relay |
Makke yn Sina |
|
|
Temperatuer controller |
Omron/Atai |
|
|
Automatyske korreksje (sletten loop) |
Servo motor oandriuwing |
|
|
Automatyske spanning (foar spanning) |
PID kontrolearret de motor snelheid |
|
|
Automatyske spanning (efterspanning) |
PID kontrolearret de motor snelheid |
|
|
Optical fiber each |
Panasonic fan Japan |
|
|
Pneumatyske elemint |
Jadek |
|
|
Rodless silinder |
Shian |
|
|
Djipgroefkogellager |
NSK/SKF |
|
|
Loftblazer |
RVS, mear-fleugel leech lûd, Guangzhou |
Basis funksjes fan de apparatuer
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Fit systeem |
Lithium izer fosfaat, lithium kobalt, lithium manganate, ternary, lithium nikkel kobalt manganate en oare systemen; Oalje, wetter systeem fan positive en negative elektrodes coating proses; Supercapacitor coating proses |
||
|
Run substrat dikte |
Aluminiumfolie (Al): 8 ~ 30um Koperfolie (Cu): 6 ~ 30um |
||
|
Design breedte fan roll oerflak |
450 mm |
||
|
Soargje foar de coating breedte |
100~350mm-380mm, Max 400mm |
||
|
Equipment meganyske bestjoeringssysteem snelheid |
4m/min |
||
|
Coating snelheid |
1-2m/min |
Hinget ôf fan stock en coating dikte |
|
|
Geskikt foar slurry viscosity |
Oalje oplosmiddel 2500-10000 Cps |
Intermitterende coating |
|
|
Waterige oplosmiddel 1000-6000 Cps |
|||
|
2000~12000 Cps |
Trochrinnende coating |
||
|
Single side coating droech dikte berik |
50-150μm 50~300g/m2 |
Troch materiële skaaimerken is it mooglik om net tagelyk te moetsjen |
|
|
Minimum intermitterende lingte |
4mm |
||
|
Minimum coating lingte foar meardere seksjes |
20 mm |
||
|
Solvent karakteristyk Geskikt fêste ynhâld |
Oalje oplosmiddel NMP(sg=1.033,bp=204 graad) |
Allinich foar referinsje |
|
|
Waterich oplosmiddel H2O/NMP(sg=1.000,bp=100 graad) |
Allinich foar referinsje |
||
|
Minimum intermitterende lingte |
Katode SC. 55%±20% |
||
|
Anode SC. 55%±20%(PVDF-systeem) |
Allinich foar referinsje |
||
|
Coating metoade |
Single-laach foar- en efterkant 2 seksjes ûngelikense ynterval intermitterende oerdracht coating/twadde oerflak automatysk folgjen/kontinu coating |
||
|
Substrate rinnende rjochting |
Foarút coating, substraat posityf en reverse lege folie operaasje |
||
|
Rôlje gids bûten it bakpaad |
Oer φ80mm aluminium gids roller, oerflak hurde oksidaasje |
Finish Rc0.4 |
De struktuer fan elk diel
1). Winding meganisme:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Over roller mounting struktuer |
Monolityske fertikale montage (dikte 30mm) |
||
|
Spanningskontrôlesysteem |
PID kontrôle motor snelheid kontrôle swiertekrêft blok posysje, druk kontrôle spanning |
||
|
Korreksje modus |
Automatyske EPC-kontrôle, stroke 50 mm, krektens fan deviaasjekorreksje ± 0,5 mm |
Ultrasone deteksje, kin it transparante membraan identifisearje |
|
|
Winding metoade |
It materiaal roll wurdt fêst mei 3-inch inflating skacht en stipe oan ien kant; |
||
|
Substrate rinnende rjochting |
Foarút en werom |
||
|
Unwinding rjochting |
Boppe en ûnder |
||
|
Unwinding winding diameter |
Ф85 ~ Ф300 mm |
||
|
Maksimum draach kapasiteit fan de opblaasbare as |
100 kg/st |
||
|
Drum spesifikaasje |
Lengte Minder as of gelyk oan 430 mm, binnendiameter sawat 76 mm (3 inch) |
||
|
Oantal opblaasbare shaft strips |
In stikje |
||
|
Untfangst platfoarm |
Dûbele rod parse riem, iepening slot |
||
|
Driving modus |
Inverter kontrolearret AC motor |
2). Head struktuer:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Main drive motor |
Servo motor |
||
|
Intermitterende oandriuwing motor |
Servo motor |
||
|
Scraper konstruksje |
Solid set type dûbele-zijdige kommaskraper, substraat, set 40Cr elektroplating |
||
|
Scraper Angle rotaasje kontrôle |
Ferpleats de handgreep en draaie |
||
|
Coating roll |
Hurd ferchroomd oerflak, diameter Ø128mm; Holle struktuer |
||
|
Back roll |
Diameter Ø128mm, bedekt mei EPDM, roller oerflak slypjen |
||
|
Tank mingen |
De roedeleaze silinder beweecht yn in rjochte line en de snelheid is ferstelber om te foarkommen dat de slurry fêstiget |
||
|
De intermitterende hichte fan 'e skraper wurdt oanpast |
Folsleine oanpassing fan servo-ark, kontrolearje de lift fan 'e arkhâlder. Opheffen berik 1 ~ 300um |
||
|
Baffle plaat |
Match stielen plaat + foaming see oerflak, coating breedte kin oanpast wurde |
||
|
Operaasje modus |
Touch skerm + knop operaasje |
De mienskiplike aksje is de eksterne kaai |

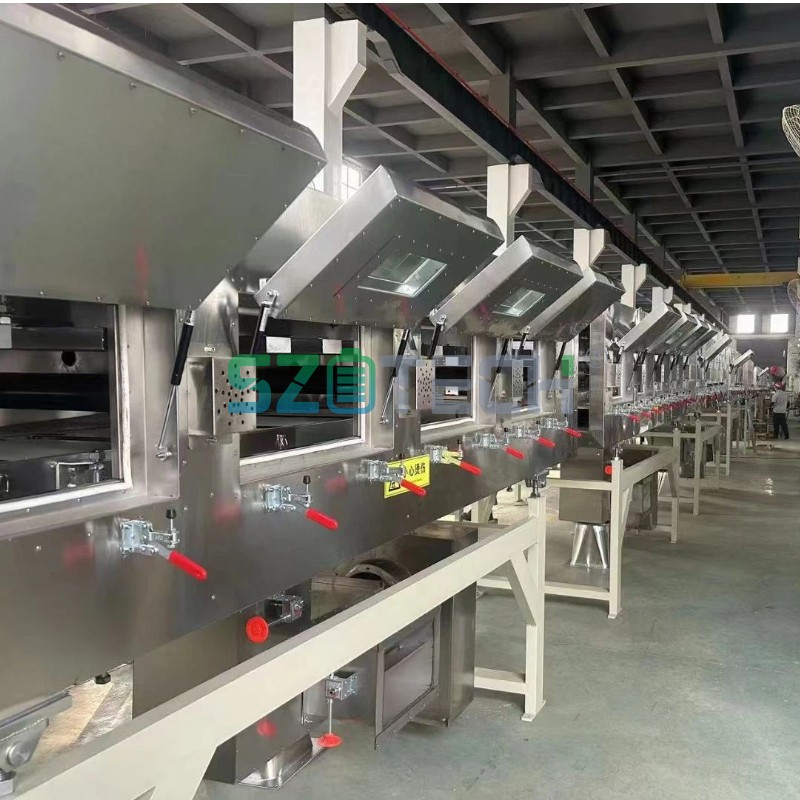

3). Bakken
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Droog de galle struktuer yn it lichem |
Unôfhinklik ynterieurûntwerp, ûntwerp fan skipstype |
||
|
Oven lingte |
3 seksjes, elk 1,5 meter, totaal 4,5 meter |
||
|
Plakmetaal materiaal fan droege kanaal en lucht duct |
Binnenliner SUS304 roestfrij stiel, bûtenste liner SUS 201 roestfrij stiel |
||
|
Driving modus fan oven gids roller |
Passive oerdracht modus |
||
|
Temperatuer kontrôle |
Ferdield yn normale bestjoeringssysteem temperatuer kontrôle, overtemperatur monitoring alarm beskerming kontrôle, overtemperatuer sil ferskine lûd en ljocht alaarm, en snije ôf de wichtichste ferwaarming macht oanbod; |
||
|
Heating metoade |
Elektryske ferwaarming, struktuer fan hjitteluchtsirkulaasje |
||
|
Single oven ferwaarming macht |
10KW/ knoop; 3 seksjes totaal 30KW; |
||
|
Temperatuer yn it bakkanaal |
Keamertemperatuer ~140 graden, ien seksje temperatuerferskil <5 graden, elke poadium ûnôfhinklike kontrôle |
||
|
Body oerflak temperatuer tidens operaasje |
Gemeten temperatuerútstjit Minder as of gelyk oan ynstelde temperatuer 50% |
||
|
Blaasmodus |
Boppe- en legere blaaslucht, legere weromlucht, ûnôfhinklik ferwaarmingslichem fan 'e loftkeamer, ûnôfhinklike temperatuerkontrôle, ûnôfhinklike kontrôle fan loftvolume |
||
|
Eltse seksje exhaust lucht folume kontrôle |
Unôfhinklike kontrôle fia meganyske klep |
||
|
Heating fan kontrôle |
Automatyske kontrôle |
||
|
Exhaust fan kontrôle |
Automatyske kontrôle |
||
|
Ferwaarming kontrôle |
Fêste-relay |
||
|
Solvent recovery systeem |
Nee, allinich de ynstallaasje-ynterface wurdt levere |
||
|
Totale útlaat lucht folume |
500-1300㎥/H |
De luchtklep is ferstelber |
|
|
Exhaust fan distribúsje |
1 exhaust fan |
||
|
Main lichem isolaasje |
Dûbele-laach struktuer, isolaasje laach dikte 80mm, glês wol waarmte isolaasje |
4). Traksje- en wikkelmeganisme:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Winding spanning kontrôle systeem |
Taper spanning kontrôle, neffens de grutte fan 'e kronkelende diameter, oanpasse de grutte fan' e spanning, om foar te kommen ûntfangst grutte roll uneven. |
||
|
Winding korreksje |
Automatyske EPC kontrôle, reis 50mm |
||
|
Winding metoade |
De rol is fêst mei in 3-inch opblaasbare skacht en stipe oan ien kant |
||
|
Substrate rinnende rjochting |
Foarút en werom |
||
|
Winding rjochting |
Boppe en ûnder |
||
|
Winding diameter |
Ф85 ~ Ф300 mm |
||
|
Maksimum draach kapasiteit fan de opblaasbare as |
100 kg/strip |
||
|
Drum spesifikaasje |
Lengte Minder as of gelyk oan 430 mm, binnendiameter sawat 76 mm (3 inch) |
||
|
Oantal winding opblaasbare shafts |
In stikje |
||
|
Untfangst platfoarm |
Single rod parse riem, iepen slot |
||
|
Driving modus |
Servo motor kontrôle |
||
|
Roller gids mounting struktuer |
Fertikaal type |
5). Kontrôle systeem:
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
Main kontrôle systeem |
Touch skerm, PLC, module, servo systeem |
||
|
Mode fan operaasje |
Hânlieding, automatysk, needstop; De masine kin foar en nei betsjinne wurde |
||
|
Setting berik fan coating en intermitterende lingte |
Coating lingte 20.0 ~ 3200.0mm |
Software kin it berik beskoattelje |
|
|
Alarm situaasje |
Intermitterende lingte 4.0 ~ 300.0mm |
||
|
Counting funksje |
As it apparaat mislearret, sil it touchscreen it korrespondearjende flaterpromptskerm werjaan |
||
|
Intermitterende metoade foar oanpassing fan kop en sturtdikte |
Kwantiteit / lingte fan produksje |
6). Automatysk feeding systeem:
Klant-eigendom
Coating apparatuer uterlik grutte en kwaliteit:
6500 * 1298 * 1971 (L × W × H); 3000 kg (allinich foar referinsje)
Equipment accuracy
1. Hardware accuracy
|
Nee |
Ûnderdiel |
Technyske parameter |
Opmerking |
|
skraper |
Rûne runout Minder as of gelyk oan 1.5um, rjochtheid Minder as of lyk oan 1.5um |
||
|
Coating roll |
Rûne runout Minder as of gelyk oan 1.5um, rjochtheid Minder as of lyk oan 1.5um |
||
|
Back roll |
Circular runout Minder as of gelyk oan 15um, straightness Minder as of gelyk oan 15um |
||
|
Ofwiking korreksje |
± 1 mm |
||
|
Tool ynstelling kontrolearret werhelling krektens |
±1um |
||
|
Temperatuer controller kontrôle accuracy |
Minder as of gelyk oan ± 2 graden |

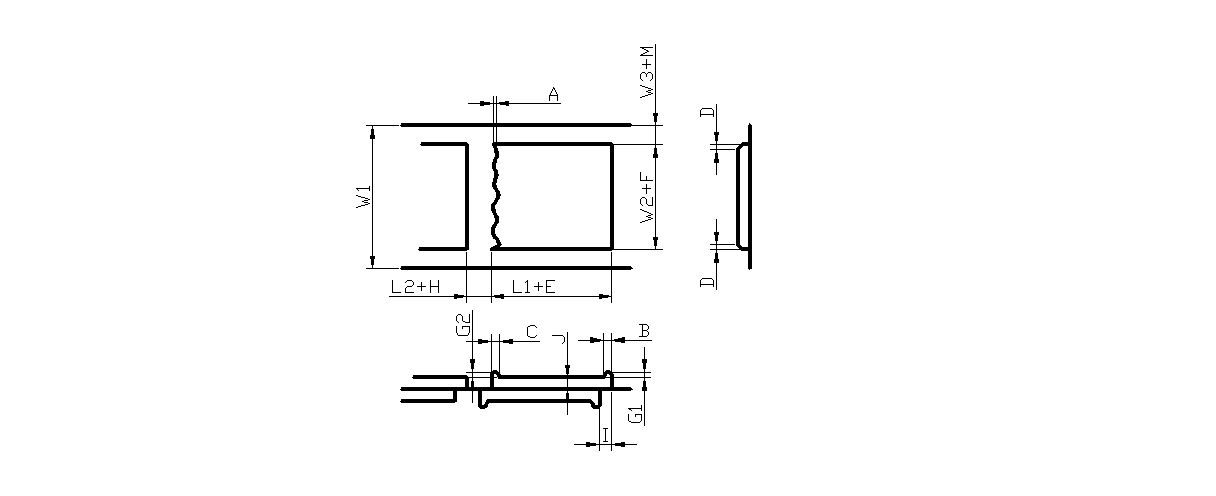

2.Coating accuracy
|
Ûnderdiel |
Opmerking |
Standert (Faasje V=1.5 m/min) |
|
|
A (folgjende) |
Minder as of lyk oan 1 mm (relatearre oan slurry viscosity en binder eigenskippen) |
|
B (abnormaal gebiet fan 'e holle) |
10 mm |
|
|
C (Tail anomaly gebiet) |
6mm |
|
|
D (Râneffektgebiet) |
Minder as of gelyk oan 3 mm |
|
|
E (lingte flater) / H (marge flater) |
Minder as of gelyk oan ± 0,5 mm Minder as of gelyk oan ± 0,7 mm |
|
|
F (breedte flater) |
± 1 mm |
|
|
M (breedte flater) |
± 1 mm |
|
|
G1 (kopdikte) |
-5~+6um |
|
|
G2 (tail dikte) |
-5~+6um |
|
|
I (reverse alignment flater) |
Minder as of gelyk oan ± 0,7 mm Minder as of gelyk oan ± 1 mm |
|
|
J Dikte fan ien kant oerflak tichtens |
Gewicht flater Minder as of lyk oan ± 1,5% Dikte flater Minder as of gelyk oan ± 1.5um |
|
|
Lengte berik |
(Ferwiderje B, C, D gebiet) |
20.0-3200.0mm |
|
L1 (filmlingte) |
4.0-3200.0mm |
|
|
L2 (intermitterende lingte) |
L1 +L2 Grutter as of lyk oan 120mm |
3. Metoade foar mjitting fan oerflakdichtheid (oanrikkemandearre)
A. Measuring gebiet: 3mm fan râne, 6mm fan ein, 10mm fan begjin.
B. Maatgrutte Φ44mm of neffens de technyske easken fan 'e klant
