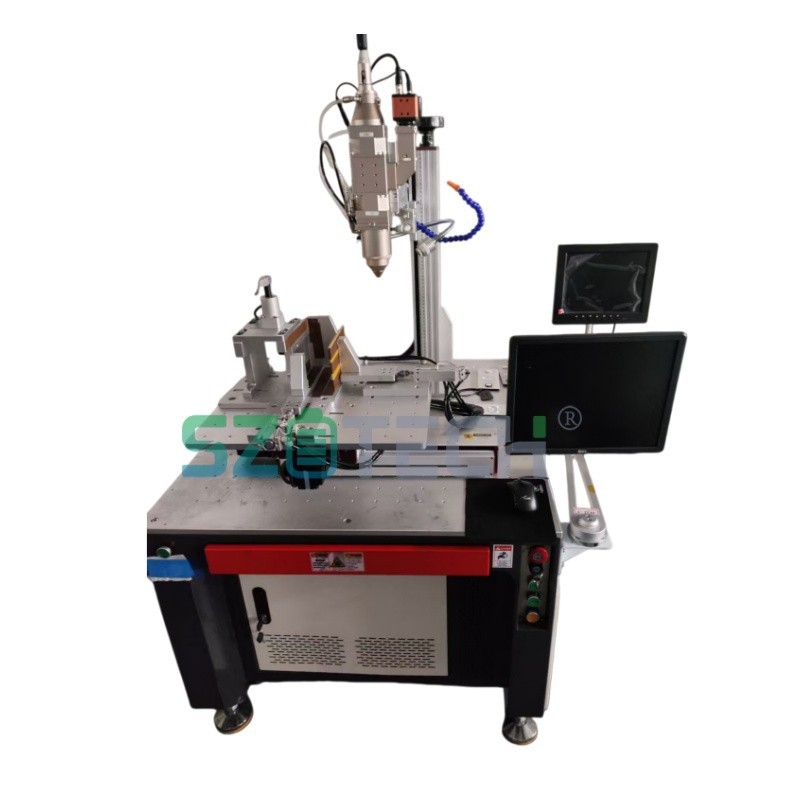

Dizze spesjalisearre batterij-laserreinigingsmasine is ûntworpen foar de krityske post-filling fan prismatyske aluminium-shell-batterijen. It brûkt in net-kontakt, pulsearre laser om elektrolytfersmoarging en oksidelagen daliks te ferdampen en te ferwiderjen fan it segelgebiet fan 'e boppekant fan' e sel en de havenperifery te foljen. Dit proses is essinsjeel foar it garandearjen fan perfekte oerflakbetingsten foarôfgeand oan definitive laserlassen fan 'e sealing pin en saakdeksel.
Troch alle organyske oerbliuwsels en mikro-ûnreinheden te eliminearjen, garandearret it superieure metallurgyske weldkwaliteit, foarkomt direkt mooglike elektrolytlekkage en fermindert it risiko fan weldporositeit of barsten. De automatisearre, sekuere skjinmeitsjen fergruttet de produksjeopbringst en selfeiligens op lange termyn signifikant. De yntegraasje derfan yn 'e produksjeline nei formaasje en foar definitive sealing is in wichtige stap foar it produsearjen fan batterijen mei hege -betrouberens fan krêft en enerzjy opslach, om't it de konsistinsje fan folgjende krityske sealingprosessen yn prinsipe ferbetteret.
Model: SZO-2000
Folsleine systeem dokumintaasje

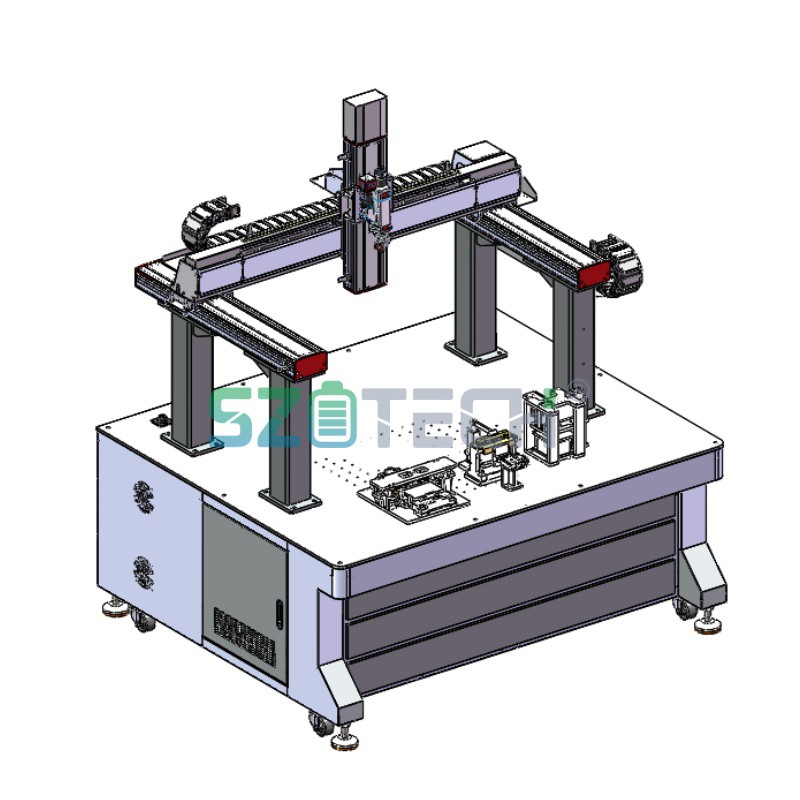

1.1 Masine-yndieling:
1.2op-produktynformaasje:
1.2.1 Untwerpsjabloan
Blaudruk: De klant leveret it 3D-produkt;
1.3 Equipment List
|
oarder nûmer |
apparaat namme |
kwantiteit |
Apparaat Features |
| 1 |
Trije-yn-lassen |
1 |
Gantry-modus mei fjouwer -assen mei 2000W laser en koelwetterienheid; |
Oersjoch fan Machine Functions
1. Equipment Standert Parameters
|
oarder nûmer |
technyske spesifikaasjes |
technyske parameter |
opmerkings |
| 1. |
Machine ôfmjittings |
/ |
|
| 2. |
Machine uterlik kleur |
Xinde Standert Kleur |
Foar oare kleuren jouwe asjebleaft in kleurpalet |
| 3. |
Transysje tiid |
Minder as of gelyk oan 3 oeren |
|
| 4. |
Ien poerbêst taryf |
Mear as of lyk oan 98,0% |
|
| 5. |
produkt persintaazje fan pass |
Mear as of lyk oan 99% |
Net-apparaatútsûnderings binne net opnommen |
| 6. |
macht eask |
220V,50~60Hz / 380V,50~60Hz (spanningsfluktuaasjeberik: ±10%) |
1 wichtichste macht doaze |
| 7. |
Gas boarne easken |
Komprimearre luchtdruk 0.5~0.7MPa, |
Komprimearre loft φ10 |
| 8. |
Power-oan/gas-metoade |
1.2Trije-yn-lasen
1.3 Wurk ynhâld: welding;
1.4Operaasjemodus: hânmjittich + automatysk;
1.5Operaasjeproses: Pleats it produkt manuell yn 'e welding fixture → druk op de startknop → pleats it produkt → start welding → fuortsmite it produkt manuell nei foltôging;
1.6Frame Struktuer: De legere frame wurdt fabrisearre út 40 × 40 × 3mm fjouwerkante stielen buizen troch welding, wylst de boppeste beskermjende omslach is oanlein mei 1.5T sheet metalen profilen dy't ûndergean bûgen en skilderjen prosessen. It doarpaniel befettet ynbêde acrylglês.
Algemiene konfiguraasje en noarmen fan apparatuer
1) Trije sets welding fixtures (te leverjen neidat de klant it 3D-produkt hat levere);
2) It wurkberik fan XYZ -as is 800 mm × 600 mm × 400 mm.
3) Effektive welding berik: 700mm x 500mm x 400mm
4) De welding effekt foldocht oan de proses easken fan melting djipte, tensile stress, shear stress, ensfh
5) Laser: Ruike;
6) Begeliedende apparatuer: chiller;
7) Welding auxiliary gas: stikstof (fersoarge troch de klant);
Dizze masine konfiguraasje list:
|
oarder nûmer |
namme |
Model spesifikaasjes en parameters |
materiaal kwaliteit |
ienheid |
kwantiteit |
plak fan produksje |
fabrikant |
opmerkings |
| 1. |
Trije-yn-lassen |
Rack + Cover |
Oanpast |
cover |
1 |
Sina |
Xindeng |
|
| 2. |
4-as module |
standert dielen |
cover |
1 |
Sina |
Xindeng |
||
| 3. |
2000W laser / colinear welding holle |
standert dielen |
cover |
1 |
中国/中国 |
Ruike/Hui Zhiguang |
||
| 4. |
koel-wettermasine |
standert dielen |
cover |
1 |
Sina |
Dong Luyang |
||
| 5. |
IPC |
standert dielen |
cover |
1 |
Sina |
Advantech |
||
| 6. |
yndikator |
standert dielen |
cover |
1 |
Sina |
DELL |
||
| 7. |
oanfoljend materiaal |
cover |
1 |
Main Accessories
|
oarder nûmer |
Standert diel namme |
merk |
| 1. |
Pneumatyske komponinten \\ Elektromagnetyske kleppen |
Yadea of lykweardich merk |
| 2. |
Lineêre module |
Binnenlânske produkten fan hege-kwaliteit |
| 3. |
laser |
Ruike |
| 4. |
It ôfstimmen fan oscillerende weldingkop |
Wisdom Light |
| 5. |
koel-wettermasine |
Dong Luyang |
| 6. |
servo motor |
Jamecon |
| 7. |
Standert dielen foar ynstellingen |
Yiheda of lykweardich merk |
| 8. |
IPC |
Advantech |
| 9. |
yndikator |
DELL |
Laser welding host
De 2000W glêstried laser welding systeem bestiet út in glêstried laser, fiber coupling systeem, fiber ljocht begelieding systeem, en koeling systeem.
De kontrôle module fan de laser welding masine is tige automatisearre. De brûker hoecht allinnich de kaai switch te iepenjen, en it systeem sil automatysk foltôgje in rige fan aksjes lykas CPU en ûnthâld sels-test, kontrôle systeem sels-test, welding parameter call -up yn in pear sekonden, mei hege wurk effisjinsje.
De laser welding masine oannimt avansearre laser kontrôle systeem, de semiconductor pomp wurdt altyd ûnderhâlden yn 'e steat fan lege stroom, en de fergrizing module wurdt automatysk oerskeakele nei oare modules te garandearjen de stabile laser macht útfier foar in lange tiid.
